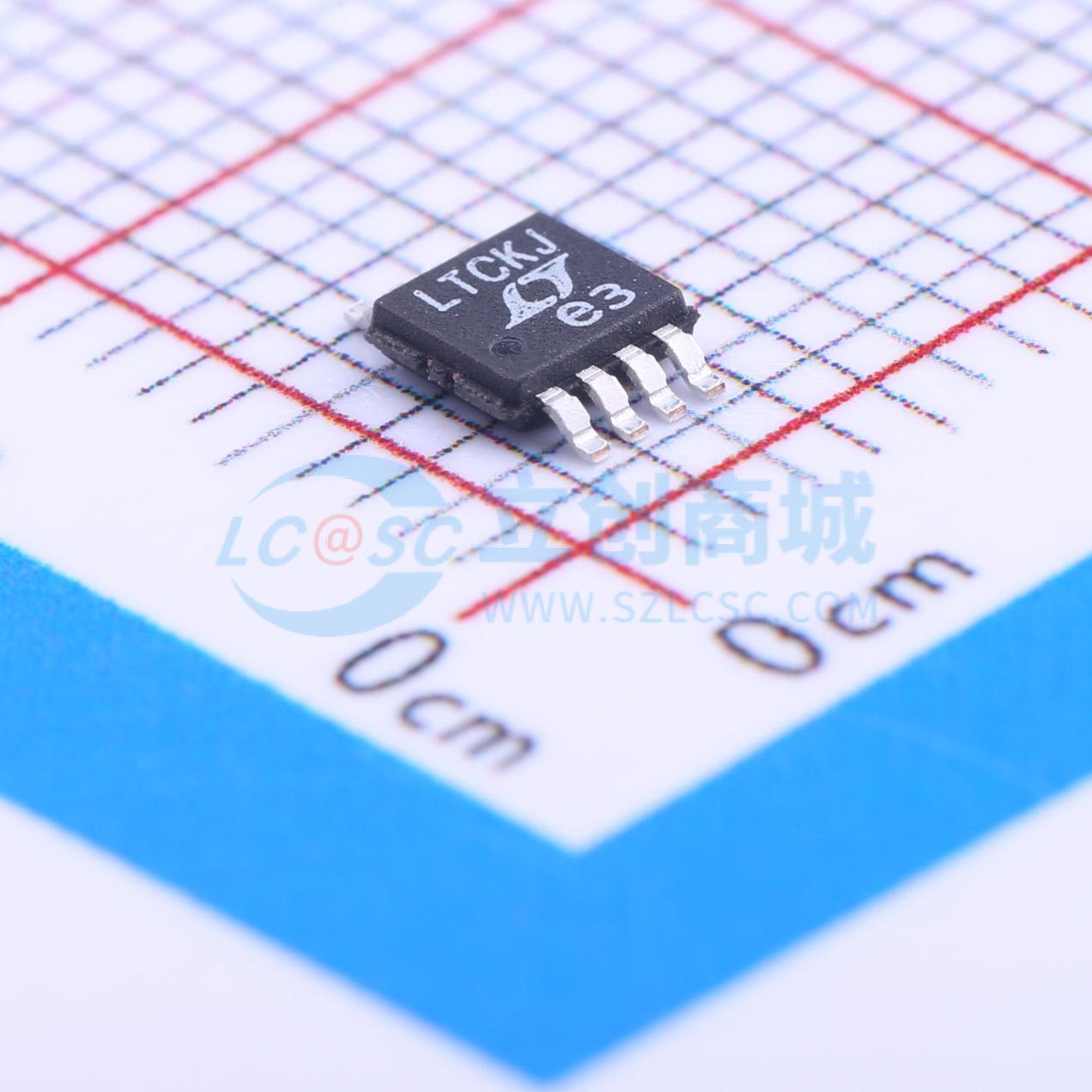

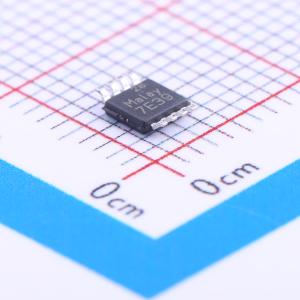

LTC6102IMS8#PBF

LTC6102/LTC6102HV 是通用型高压高端电流检测放大器。其高电源电压额定值使其可用于许多高端应用，而低漂移和失调则确保了在广泛的工作条件下的精度。LTC6102-1 是 LTC6102 的一个版本，它包含一个微功耗禁用模式，以节省系统待机功耗。 LTC6102/LTC6102HV 通过外部检测电阻（分流电阻）两端的电压来监测电流。内部电路将输入电压转换为输出电流，从而可将大共模电压上的小检测信号转换为以地为参考的信号。低直流失调允许使用非常低的分流电阻值和大的增益设置电阻。因此，分流器中的功率损耗得以降低。 宽工作电源范围和高精度使 LTC6102 非常适合从汽车到工业和电源管理等大量应用。2V 的最大输入检测电压允许监测宽范围的电流和电压。快速响应使 LTC6102 成为负载电流警告和关断保护控制的理想选择。 LTC6102 的所有版本均提供 8 引脚 MSOP 和 3mm×3mm DFN 封装。

• 电源范围：4V 至 60V，最大 70V（LTC6102）；5V 至 100V，最大 100V（LTC6102HV）
• 最大输入失调 ±10µV
• 最大输入失调漂移 ±50nV/°C
• 快速响应：阶跃响应 1µs
• 增益可通过两个电阻配置
• 低输入偏置电流：最大 3nA
• 电源抑制比最低 130dB
• 输出电流高达 1mA
• 工作温度范围：-40°C 至 125°C
• 禁用模式（仅 LTC6102-1）：最大 1µA
• 提供 8 引脚 MSOP 和 3mm×3mm DFN 封装

• 电流分流测量
• 电池监测
• 远程检测
• 负载保护
• 电机控制
• 汽车控制
