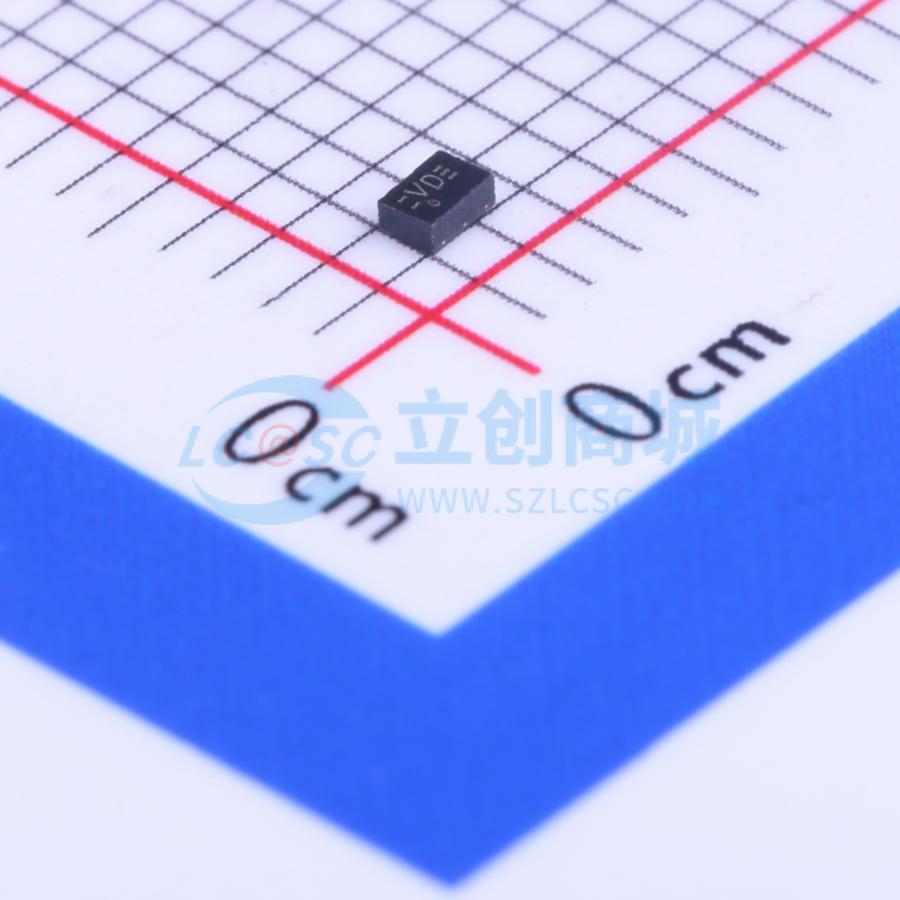

温馨提醒：图片仅供参考，商品以实物为准

LSF0101DRYR

1位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LSF0101 单通道双向多电压电平转换器
品牌名称: TI(德州仪器)
商品型号: LSF0101DRYR
商品编号: C124165
商品封装: SON-6(1x1.5)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

	属性	参数值
	每个电路通道数	1
	输出类型	开漏；推挽式
	工作温度	-40℃~+125℃
	功能特性	自动方向检测；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	SMBus；I2C；UART
	芯片类型	电平转换器

商品概述

LSF010x系列是适用于开漏与推挽应用的1/2/8通道双向多电压电平转换器。该系列在电容负载≤30pF时，支持最高100MHz上行转换、大于100MHz下行转换，在50pF电容负载时支持最高40MHz上下行转换，可适配更多接口需求；可实现双向电压转换，无需额外方向引脚，降低系统设计工作量；I/O端口支持5V容差，可兼容TTL电平；每个通道可设置不同的电压转换等级，灵活性强。该系列包含LSF0101、LSF0102、LSF0108等型号。

商品特性

无需方向引脚即可实现双向电压转换
在电容负载≤30pF时，支持最高100MHz上行转换、大于100MHz下行转换；在50pF电容负载时支持最高40MHz上下行转换
支持热插拔功能
支持多档位电压区间双向转换，可实现0.95V ↔ 1.8/2.5/3.3/5V、1.2V ↔ 1.8/2.5/3.3/5V、1.8V ↔ 2.5/3.3/5V、2.5V ↔ 3.3/5V、3.3V ↔ 5V的转换
待机电流低
I/O端口支持5V容差，可兼容TTL电平
导通电阻低，可降低信号失真
使能端为低电平时，I/O引脚呈高阻抗状态
采用直通引脚布局，方便PCB布线
闩锁性能超过100mA，符合JESD 17标准
工作温度范围为-40℃至125℃
ESD性能符合JESD 22测试标准，人体模型测试可达2000V，机器模型测试可达200V，充电器件模型测试可达1000V
每个通道可独立设置不同的电压转换等级，灵活性高

应用领域

用于GPIO、MDIO、PMBus、SMBus、SDIO、UART、I²C等各类接口
适用于通信基础设施领域
适用于工业领域
适用于汽车领域
适用于个人计算领域
适用于消费电子领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	TTL
	输出信号	TTL
	数据速率	100Mbps
	工作电压(VCCA)	950mV~4.5V
	工作电压(VCCB)	1.8V~5.5V
	元件数	1
