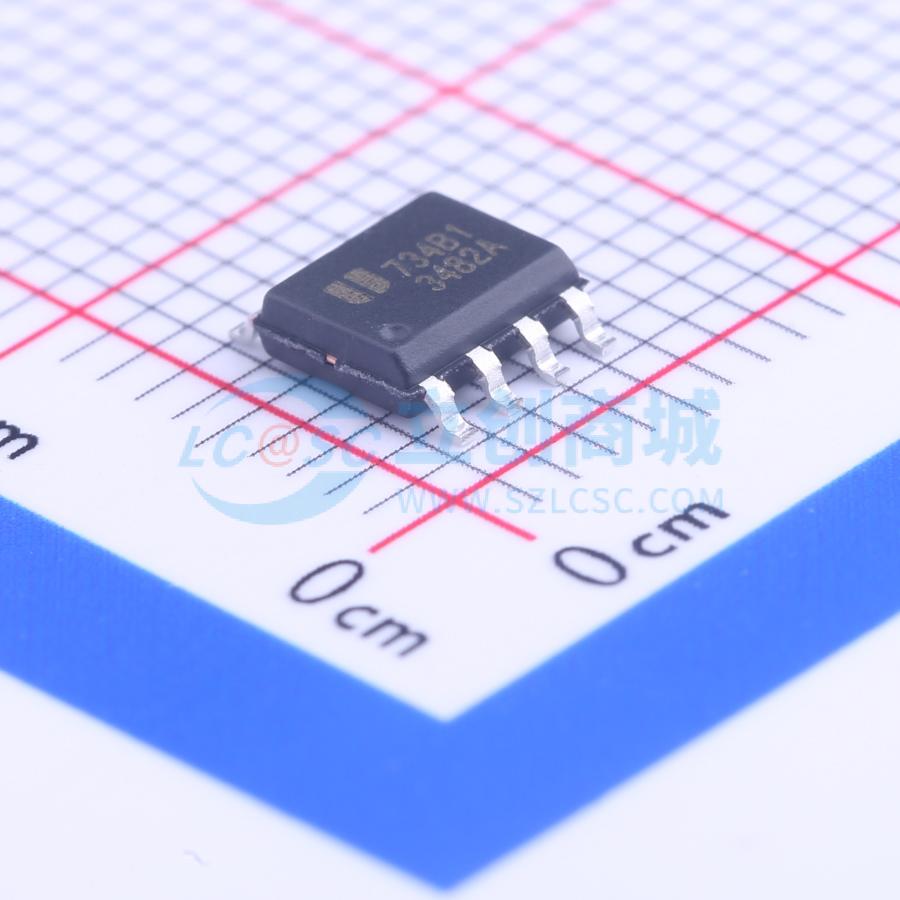

EUP3482ADIR1
同步降压转换器,2A输出电流
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EUP3482A是一款同步电流模式降压调节器,能够驱动2A连续负载电流,具有优秀的线路和负载调节性能。其输入范围为4.5V至30V,输出电压可通过外部电阻分压器设置在0.923V至20V之间。该器件集成了160mΩ/110mΩ DMOS开关,具备自动脉冲跳过模式、过流保护和热关断保护等功能。
- 品牌名称
- EUTECH(德信)
- 商品型号
- EUP3482ADIR1
- 商品编号
- C124168
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 923mV~20V | |
| 输出电流 | 2A | |
| 开关频率 | 340kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EUP3482A是一款同步电流模式降压稳压器，能够驱动2A的连续负载电流，并具有出色的线性和负载调节性能。EUP3482A可以在4.5V至30V的输入电压范围内工作，输出电压可以通过外部电阻分压器设置在0.923V至20V之间。故障保护包括逐周期电流限制和热关断。在关断模式下，稳压器仅消耗1μA的电源电流。可编程软启动功能可以最小化初始启动时的涌入电流和输出过冲。自动脉冲跳过模式操作提高了轻负载下的效率。EUP3482A所需的外部元件数量很少。
商品特性
- 2A 输出电流
- 轻负载下的自动脉冲跳跃模式
- 35V 输入浪涌保护
- 集成160mΩ/110mΩ DMOS开关
- 4.5V至30V输入工作范围
- 输出可调范围从0.923V到20V
- 最高可达95%的效率
- 1μA关断电流
- 固定340KHz频率
- 可编程软启动
- 热关断和过流保护
- 输入电源过压和欠压锁定
- 最小导通时间为230ns
- 提供符合RoHS标准的SOP-8封装，100%无铅(Pb)，无卤素
应用领域
- 分布式电源系统
- 网络系统
- 电脑显示器
- 移动电子设备
