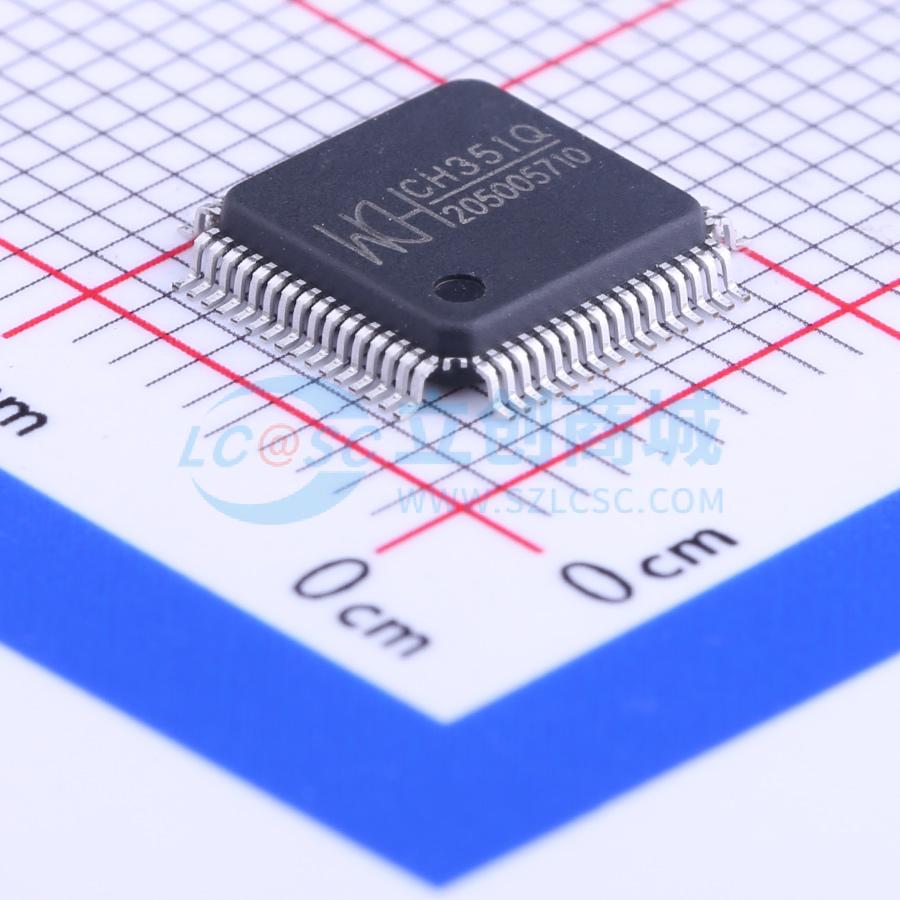

温馨提醒：图片仅供参考，商品以实物为准

CH351Q

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCI总线双串口或打印口芯片
品牌名称: WCH(南京沁恒)
商品型号: CH351Q
商品编号: C123779
商品封装: LQFP-64(7x7)
包装方式: 托盘
商品毛重: 2.367克(g)

商品概述

CH351 是PCI 总线的双串口或打印口芯片，包含两个兼容16C550 的异步串口或者一个EPP/ECP增强型双向并口，异步串口支持半双工收发自动切换，支持最高4Mbps 的通讯波特率，可以用于PCI总线的RS232 串口扩展、带自动硬件速率控制的PCI 高速串口、串口组网、RS485 通讯、并口/打印口扩展的PCI 插卡等。

商品特性

同一芯片可配置为PCI 总线的双通道串口或者单并口/打印口
驱动程序支持Windows 98/ME/NT4.0/2000/XP/Vista/2007/2008 以及Linux
支持5V 电源电压，支持串口低功耗睡眠模式
芯片功能相当于CH352，提供双串口、4 串口以及8 串口等应用方案
LQFP - 64 无铅封装，兼容RoHS
完全独立的两个异步串口，兼容16C450、16C550 及16C552 并且有所增强
支持5、6、7 或者8 个数据位以及1 或者2 个停止位
支持奇、偶、无校验、空白0、标志1 等校验方式
可编程通讯波特率，支持115200bps 以及最高达4Mbps 的通讯波特率
内置16 字节的FIFO 先进先出缓冲器，支持4 个FIFO 触发
支持MODEM 调制解调器信号CTS、DSR、RI、DCD、DTR、RTS，可由75232 芯片转成RS232 电平
支持硬件流控制信号CTS 和RTS 自动握手和自动传输速率控制，兼容TL16C550C
支持串口帧错误检测、支持Break 线路间隔检测
支持全双工和半双工串口通讯，提供DTR/TNOW 串口发送状态信号支持RS485 收发自动切换
内置时钟振荡器，可选22.1184MHz 等频率的晶体
支持SPP、Nibble、Byte、PS/2、EPP、ECP 等IEEE1284 并口/打印口工作方式
支持双向数据传输，支持最高达2M 字节/每秒的传输速度
内置打印口所需的上拉电阻，外围元器件少，电路简单

应用领域

PCI总线的RS232 串口扩展
带自动硬件速率控制的PCI 高速串口
串口组网
RS485 通讯
并口/打印口扩展的PCI 插卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交18单

其他推荐

	属性	参数值
	商品目录	其他接口
	接口类型	UART；UART
	数据速率	4Mbps

	属性	参数值
	工作电压	4.5V~5.3V
	工作温度	-40℃~+85℃
	工作电流	50mA
