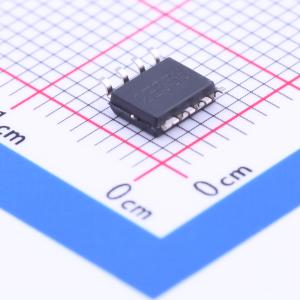

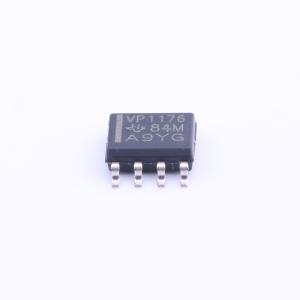

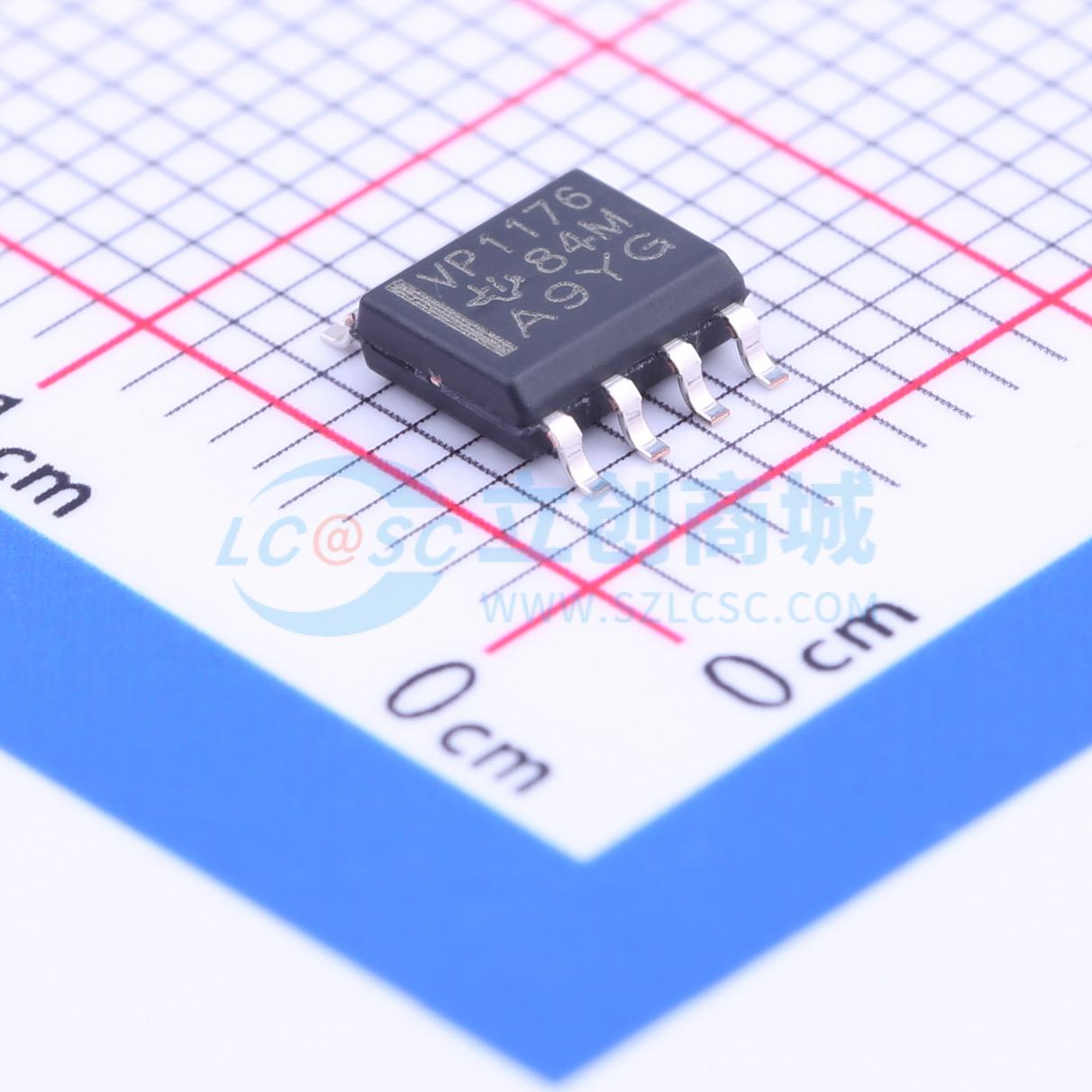

SN65HVD1176DR
SN65HVD1176, SN75HVD1176 PROFIBUS RS-485 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 半双工差分收发器，适用于PROFIBUS网络，最高数据传输速率可达40Mbps。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD1176DR
- 商品编号
- C123783
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 40Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 160 | |
| 静电保护 | ±10kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 6mA | |
| 通讯模式 | 半双工 |
商品概述
SNx5HVD1176 设备是半双工差分收发器，其特性针对PROFIBUS（EN 50170）应用进行了优化。驱动器输出的差分电压在54-Ω负载下超过PROFIBUS要求的2.1V。高达40 Mbps的信号传输速率允许技术发展到高速数据传输。
SN65HVD1176和SN75HVD1176设备满足或超过了ANSI标准TIA/EIA-485-A（RS-485）对于通过双绞线网络进行差分数据传输的要求。驱动器输出和接收器输入被连接在一起形成一个具有五分之一单位负载的半双工总线端口，这允许单个总线上最多可有160个节点。当总线线路短路、开路或没有驱动器激活时，接收器输出保持逻辑高电平。当电源电压低于2.5V时，驱动器输出处于高阻态，以防止在电源循环或带电插入总线期间对总线造成干扰。内部电流限制在短路故障条件下通过将输出电流限制为恒定值来保护收发器总线引脚。热关断电路通过防止因错误加载和驱动条件导致的过量功率耗散而损坏设备。
SN75HVD1176设备的工作温度范围为0℃至70℃。SN65HVD1176设备的工作温度范围为-40℃至85℃。
对于该设备的隔离版本，请参见集成了数字隔离器的ISO1176设备（SLLS897）。
应用领域
- 过程自动化
- 化学生产
- 酿造和蒸馏
- 制浆厂
- 工厂自动化
- 汽车生产
- 滚动、压制、冲压机
- 网络传感器
- 通用RS-485网络
- 电机和运动控制
- HVAC及楼宇自动化网络
- 网络安全站
