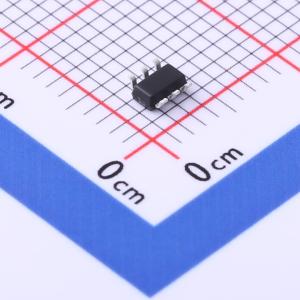

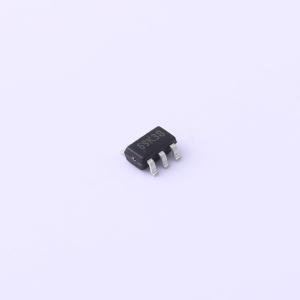

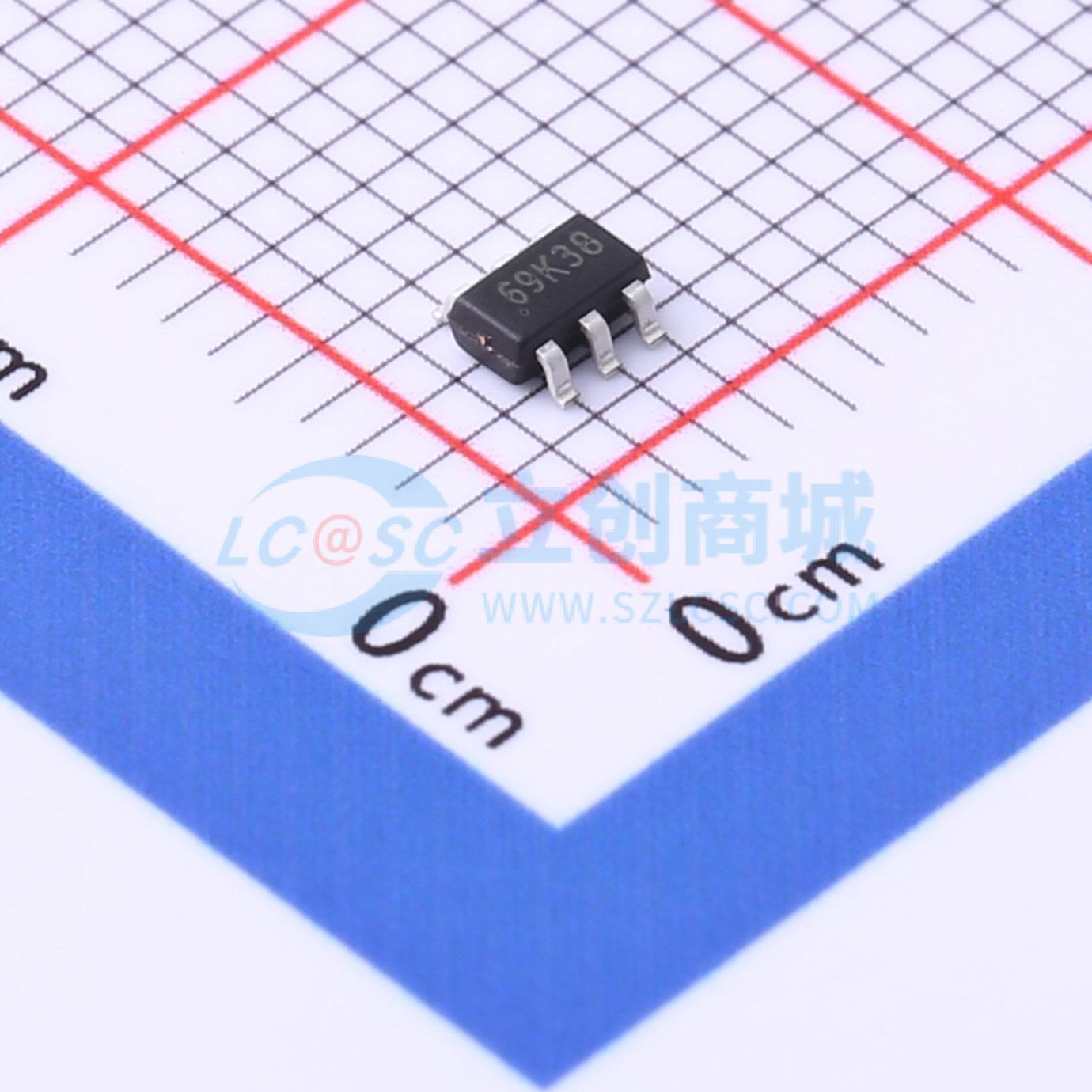

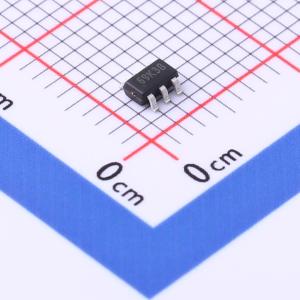

温馨提醒：图片仅供参考，商品以实物为准
AP8268ATCC-R1
电源驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP8268ATCC-R1
- 商品编号
- C1121905
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 80kHz~100kHz；60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | - | |
| 工作模式 | PFM 调制；QR | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
AP8268是一款高度集成的电流模式PWM控制IC，适用于高性能、低待机功耗且具成本效益的离线反激式转换器应用。准谐振PWM（QR - PWM）、准谐振PFM（QR - PFM）、突发模式操作和低功耗器件有助于满足待机节能标准并实现更高效率。通过频率调制可实现出色的EMI性能。AP8268具备完善的保护功能，包括引脚开路/短路保护、逐周期电流限制、VDD过压保护、欠压锁定、片上/外部过温保护、输出过压保护、过载保护、输出二极管短路保护等。
商品特性
- 软启动功能
- 多模式操作以实现更高效率
- 专有的频率抖动技术用于改善EMI
- 内部斜率和线路输入补偿
- 自适应PWM开关频率
- 自适应线路输入补偿
- 完善的保护功能
- 过温保护（OTP）
- 输出过压保护
- 可调过流保护（OCP）
- 输出开路/短路保护
- 专利的DMG电阻开路/短路保护（锁存）
- 次级整流器短路保护
- 过载保护（OLP）
应用领域
- 待机电源
- 开放式开关电源
- 适配器
