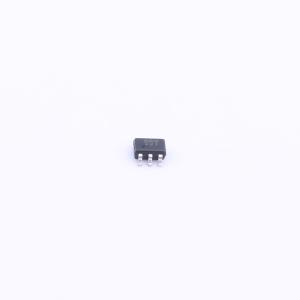

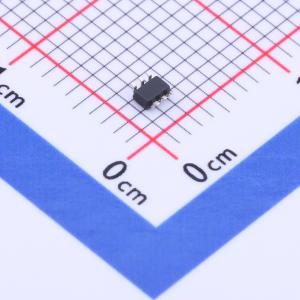

温馨提醒：图片仅供参考，商品以实物为准
WS74199B-6/TR
电流检测放大器 Gains:50V/V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS74199系列电压输出型电流分流监测器（也称为电流检测放大器）通常用于过流保护、系统优化的精密电流测量，或用于闭环反馈电路。这些器件采用2.7V至26V单电源供电，最大电源电流为160μA。WS74199采用SOT363和QFN1418 - 10L封装，具备MSL 3级特性
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS74199B-6/TR
- 商品编号
- C1122366
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | 300mV~26V | |
| 增益 | 50V/V | |
| 带宽 | 95kHz | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±12V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~26V | |
| 静态电流(Iq) | 100uA | |
| 输入失调电流(Ios) | 500nA | |
| 压摆率(SR) | 0.5V/us | |
| 共模抑制比(CMRR) | 110dB |
商品概述
WS74199系列电压输出型电流分流监测器（也称为电流检测放大器）通常用于过流保护、系统优化的精密电流测量，或闭环反馈电路。这些器件采用2.7V至26V单电源供电，最大电源电流为160 μA。 WS74199采用SOT363和QFN1418 - 10L封装，具备MSL 3级。标准产品无铅且无卤。
商品特性
- 共模范围：-0.3 V ~ 26 V
- 失调电压：±10 μV（可实现10 mV（典型值）满量程的分流压降）
- 增益误差（全温度范围内最大值）：±1%
- 失调漂移（最大值）：0.5 μV/℃
- 增益漂移（最大值）：10 ppm/℃
- 增益选择：
- WS74199x1：50 V/V
- WS74199x2：100 V/V
- WS74199x3：200 V/V
- 静态电流：100 μA（典型值）
- 封装：6引脚SOT - 363、10引脚QFN1418 - 10L
应用领域
- 笔记本电脑
- 符合Qi标准的无线充电发射器
- 电信设备电源管理
