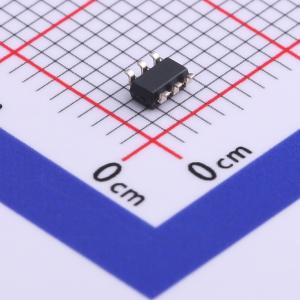

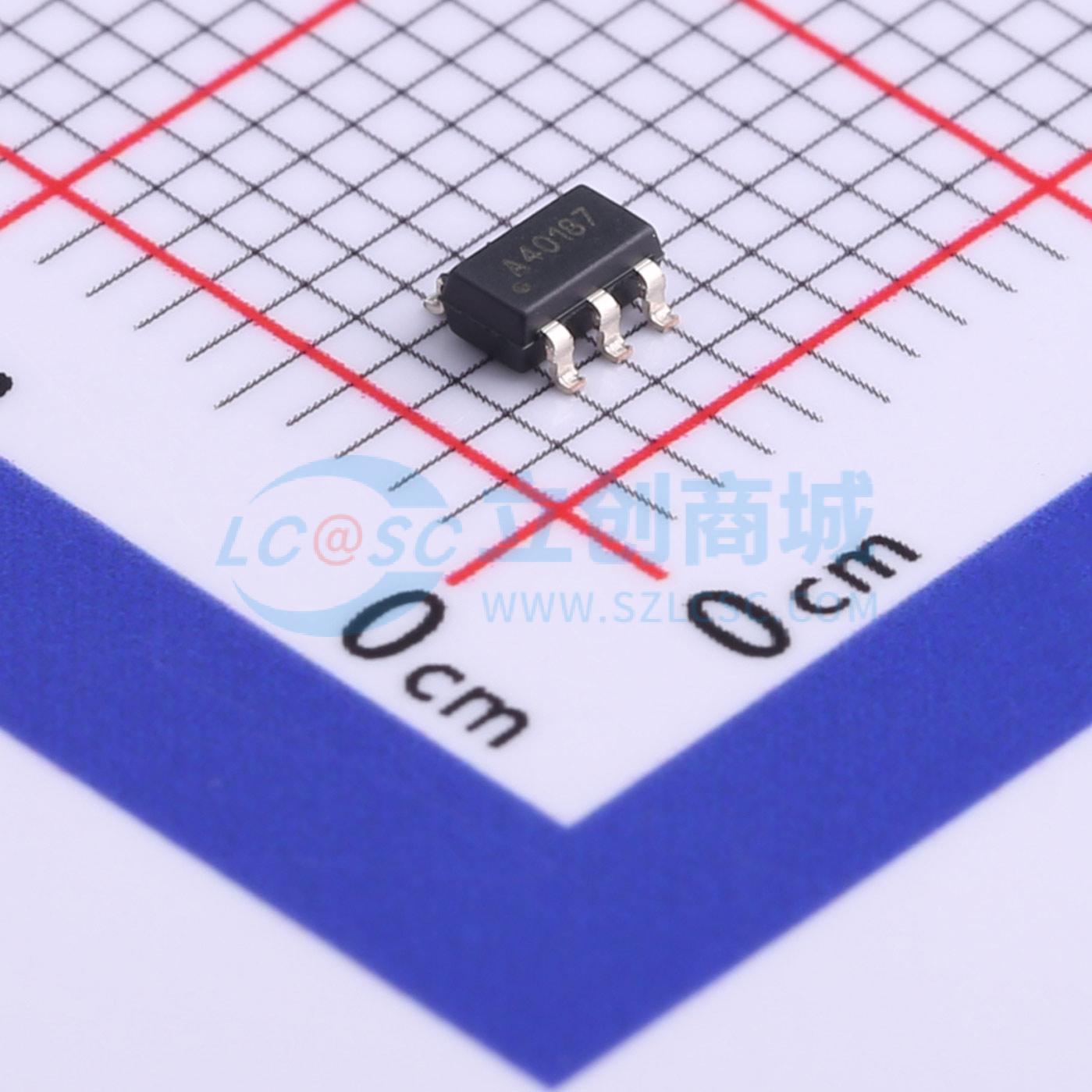

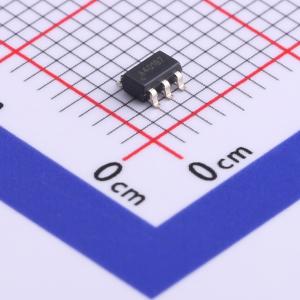

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-SRV05-4
TVS 5V截止 峰值浪涌电流：30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求开发尺寸越来越小的电子元件。伯恩斯（Bourns）提供采用紧凑型芯片封装SOT23 - 6尺寸的瞬态电压抑制二极管阵列，用于浪涌和静电放电（ESD）保护应用。伯恩斯芯片二极管符合JEDEC标准，便于在标准贴片机上操作，其扁平结构可最大程度减少滚动
- 品牌名称
- BOURNS
- 商品型号
- CDSOT23-SRV05-4
- 商品编号
- C118757
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3.5pF |
商品概述
Bourns提供用于浪涌和ESD保护应用的瞬态电压抑制二极管阵列，采用紧凑型芯片封装SOT23 - 6尺寸。Bourns芯片二极管符合JEDEC标准，便于在标准贴装设备上操作，其扁平结构可最大程度减少滚动。Bourns器件有助于满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。
商品特性
- 符合RoHS标准
- 保护四条线路
- ESD保护
- 低电容 - 3.5 pF
应用领域
- 以太网 - 10/100/100 Base T
- 手机
- 视频/图形卡
- USB 2.0接口
- DVI接口
