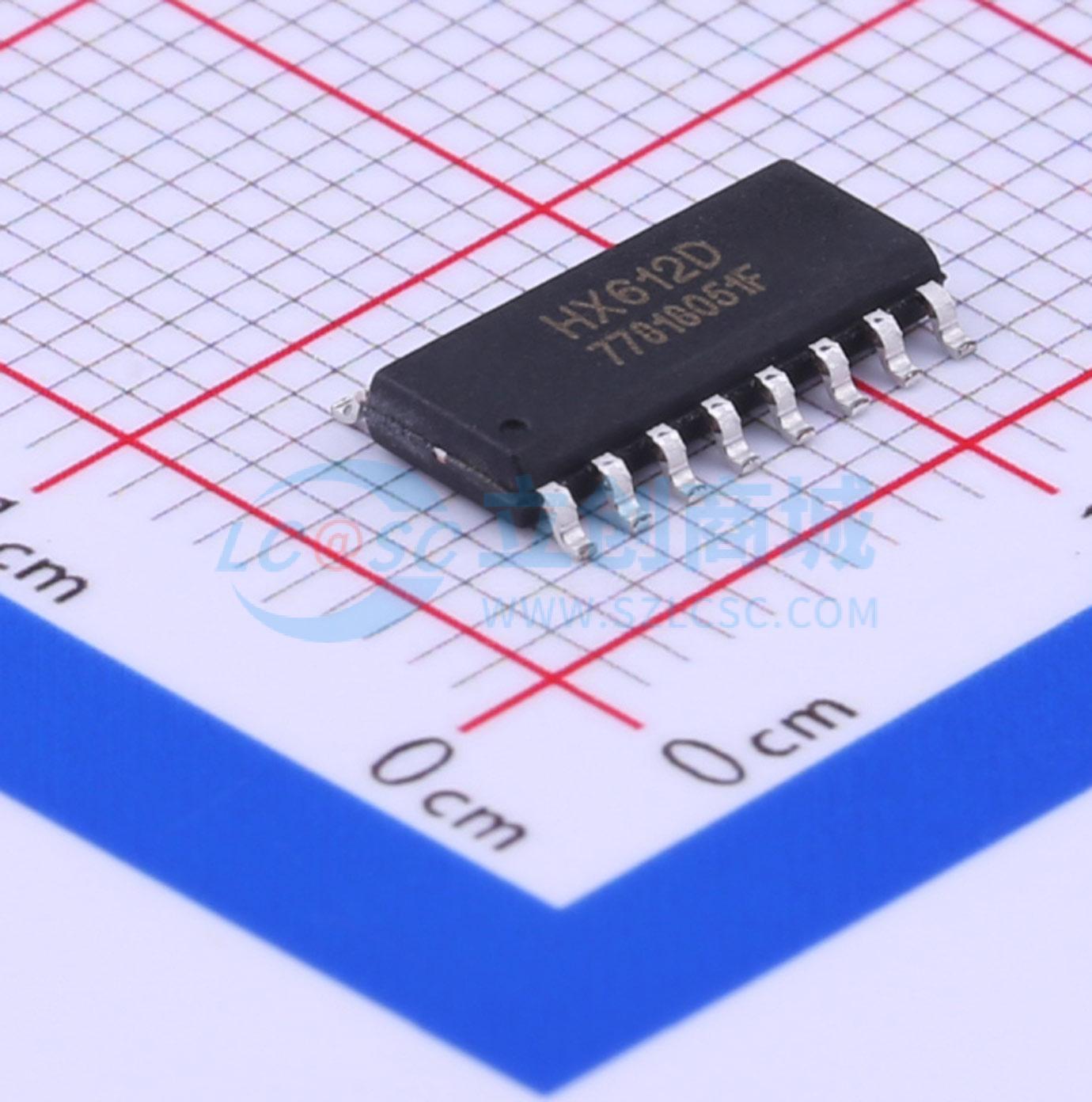

HX612D

商品介绍

12通道电容式触摸按键控制芯片

简介
      采用海芯科技专利技术，HX612电容式触摸按键控制芯片具有灵敏度高，抗干扰和环境变化能力强等特点。外部匹配电容等器件被完全集成到芯片内部，触摸按键板上无需任何外部器件，降低了系统成本。 芯片内每一通道的模拟信号输入端都配置了Delta_Sigma ADC，从而实现了对每一通道灵敏度的自由调节。高集成度模拟滤波器配合低噪声可编程模拟放大器，提供了高灵敏度和强抗干扰能力。芯片内置电容式触摸按键专用数字信号处理模块，包括可编程漂移补偿、多种按键检测算法等技术，结合前端模拟信号智能自校准处理专利技术，有效的解决了水雾、温度、湿度、开关电源干扰、电磁干扰等环境因素变化所带来的影响。

特点

◆ 12个通道，可任意选用和搭配单通道或双通道控制。

◆ 可编程通道增益和灵敏度，无需任何外部电容，即可保证不同按键灵敏度的一致性。

◆ 自适应校准，校准时间只需7.5mS（@CKMOD=1MHz），即使触摸按键上电也能快速响应新按键。

◆ 四种按键检测模式：短按键模式、长按键模式、混合模式和邻键抑制模式。

◆ 四个按键中断源，可用下降沿、低电平或上升沿通知或唤醒MCU。

◆ 2线串行通信方式：SCL和SDA。

◆ 可选扫描模式的扫描速率，50mS扫描模式工作电流为25uA（@VDD=3.3V，任意键唤醒）。

◆ 工作电压：2.6~3.6V

◆ 工作温度：-40~+80℃

◆ S0P-16L封装
