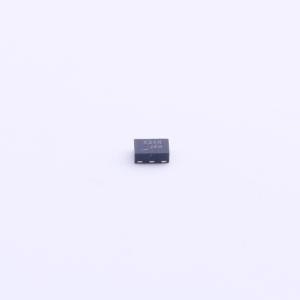

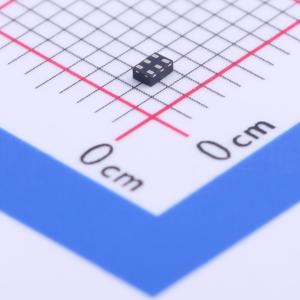

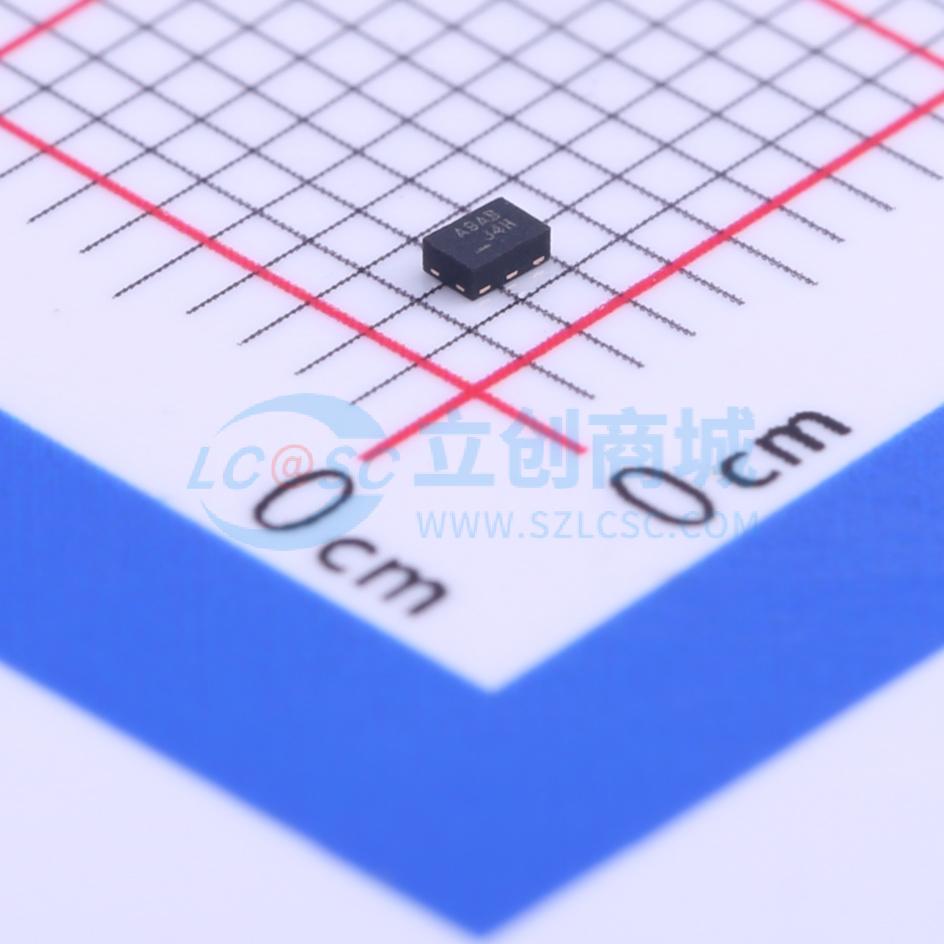

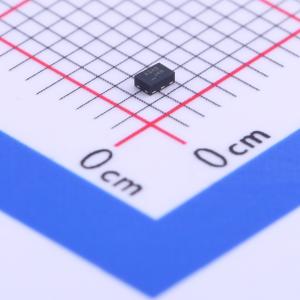

NC7WZ14L6X
NC7WZ14L6X
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7WZ14 是一款带施密特触发器输入的双逆变器，属于安森美半导体的 TinyLogic 超高速 (UHS) 系列，采用节省空间的 SC70 6 引线封装。该器件使用先进的 CMOS 工艺制造，可实现超高速和高输出驱动，同时可在非常宽的 VCC 运行范围内保持低静态功耗。该器件规定运行范围为 1.65 至 5.5V VCC。当 VCC 为 0V 时，输入和输出为高阻抗。输入耐压达 7V，而无论 VCC 运行电压任何。施密特触发器输入在 5V 下可实现正向和负向输入阈值电压之间的 1V 典型迟滞值。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7WZ14L6X
- 商品编号
- C118211
- 商品封装
- UFDFN-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 2 | |
| 输入数 | 2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.4V~3.6V | |
| 输入低电平(VIL) | 200mV~1.2V | |
| 传播延迟(tpd) | 4.9ns@5V,50pF | |
| 系列 | 7WZ系列 | |
| 工作温度 | -40℃~+85℃ |
