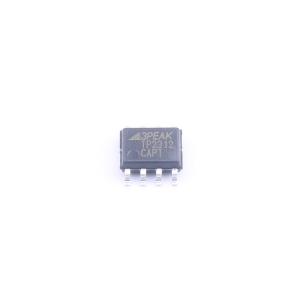

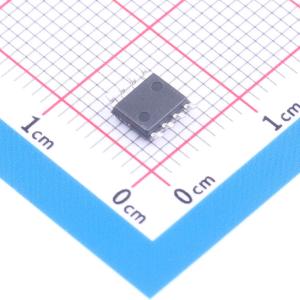

TP2312-SR
低噪声高精度运算放大器，具备高带宽、低输入偏置电流和低温度漂移特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2312-SR
- 商品编号
- C116440
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.545克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 4uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 10MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 7V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 106dB | |
| 输入电压噪声密度(eN) | 8.2nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.3pA | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 70mA | |
| 输入失调电流(Ios) | 0.001pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；反相位输入保护 |
商品概述
该系列产品为极高精度放大器，具备极低噪声、低失调电压、高带宽、低输入偏置电流和低温漂特性，使其成为同时要求高直流精度和交流性能应用的理想选择。其精度、低噪声和高带宽的结合，相较于同类竞争产品，为用户提供了卓越的价值和灵活性。这些放大器的应用包括精密有源滤波器、医疗和分析仪器、精密电源控制以及需要高增益的工业控制。凭借低总谐波失真加噪声特性，该系列也非常适合消费类音频应用，特别是单电源系统。该系列提供单通道、双通道和四通道版本，采用多种封装。
商品特性
- 增益带宽积：10 MHz
- 低噪声：8.2 nV/√Hz (f=1kHz)
- 压摆率：7 V/μs
- 失调电压：50 μV (最大值)
- 输入共模抑制比：88 dB (2.4GHz下)
- 低总谐波失真加噪声：0.0005%
- 电源电压范围：2.2 V 至 5.5 V
- 电源电流：1.4 mA/通道
- 低输入偏置电流：0.3 pA (典型值)
- 轨到轨输入/输出
- 高输出电流：70 mA (1.0V压降)
- 工作温度范围：–40°C 至 125°C
应用领域
- 传感器信号调理
- 消费音频
- 多极点有源滤波器
- 控制环路放大器
- 扫描仪
