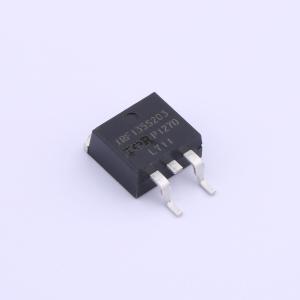

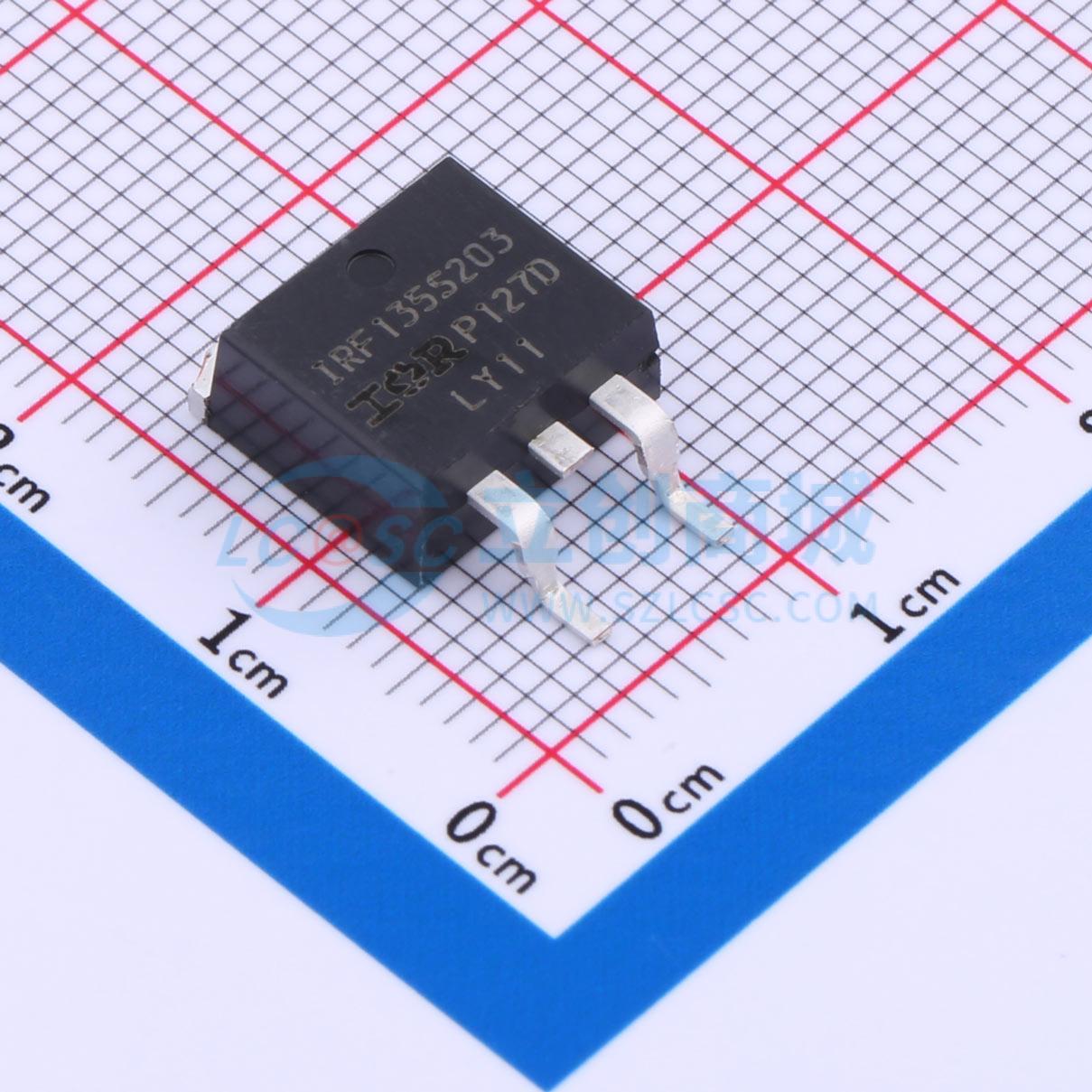

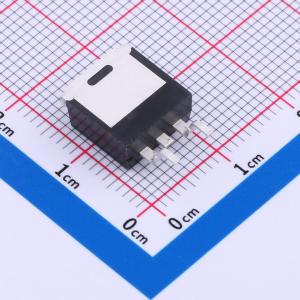

温馨提醒：图片仅供参考，商品以实物为准
IRF135S203
1个N沟道 耐压:135V 电流:129A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：改善的栅极、雪崩和动态dV/dt坚固性。 完全表征的电容和雪崩SOA。 增强的体二极管dV/dt和dI/dt能力。 无铅，符合RoHS标准，无卤素。应用：有刷电机驱动应用。 无刷直流电机驱动应用
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF135S203
- 商品编号
- C116168
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 135V | |
| 连续漏极电流(Id) | 129A | |
| 导通电阻(RDS(on)) | 8.4mΩ@10V | |
| 耗散功率(Pd) | 441W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 270nC@10V | |
| 输入电容(Ciss) | 9.7nF | |
| 反向传输电容(Crss) | 250pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 540pF |
商品特性
- 改进的栅极、雪崩和动态 dV/dt 鲁棒性
- 全面表征的电容和雪崩安全工作区 (SOA)
- 增强的体二极管 dV/dt 和 dI/dt 能力
- 无铅、符合 RoHS 标准、无卤
应用领域
- 有刷电机驱动应用
- 无刷直流 (BLDC) 电机驱动应用
- 电池供电电路
- 半桥和全桥拓扑
- 同步整流器应用
- 谐振模式电源
- 或门和冗余电源开关
- DC/DC 和 AC/DC 转换器
- DC/AC 逆变器
