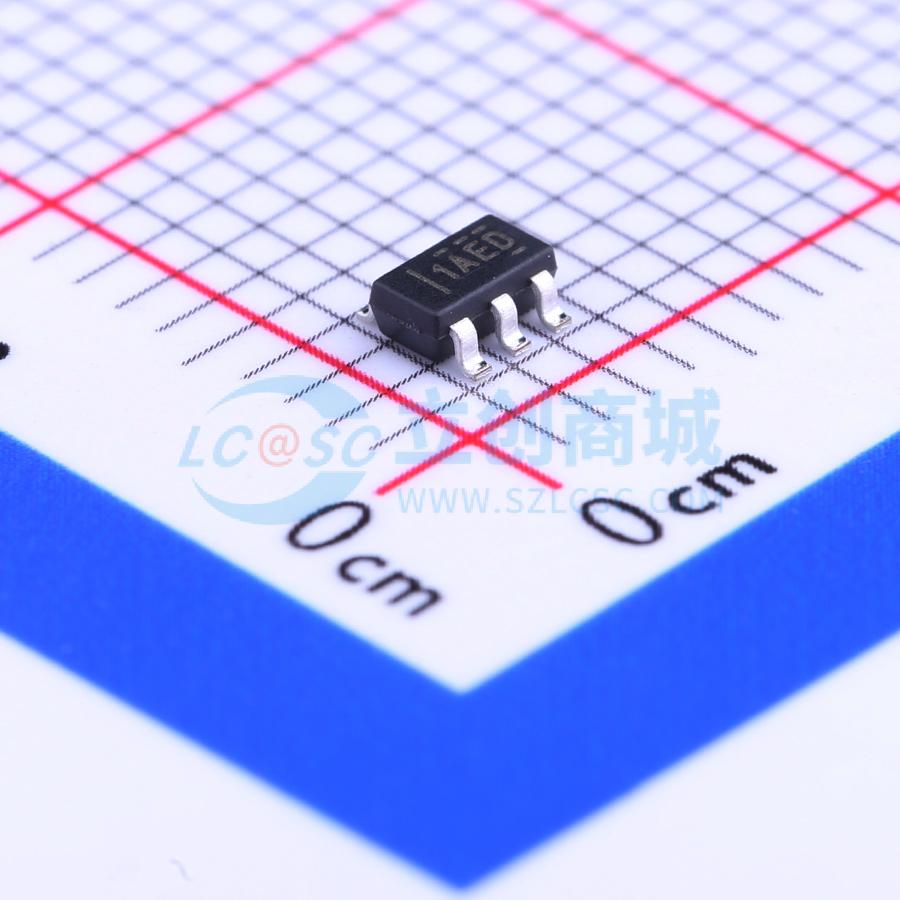

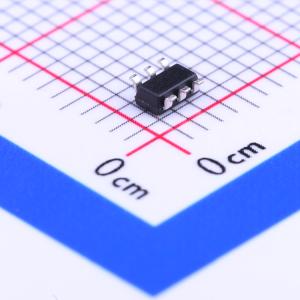

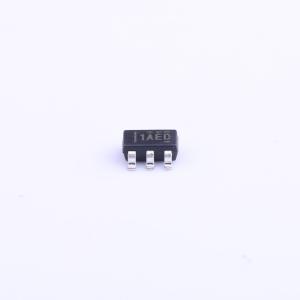

INA181A2IDBVT

INA181、INA2181和INA4181（INAx181）电流检测放大器专为成本优化型应用而设计。这些器件属于双向电流检测放大器（也称为电流分流监测器）系列，可在-0.2 V至+26 V的共模电压下检测电流检测电阻两端的电压降，且与电源电压无关。INAx181系列集成了匹配的电阻增益网络，提供四种固定增益器件选项：20 V/V、50 V/V、100 V/V或200 V/V。这种匹配的增益电阻网络可将增益误差降至最低，并减少温度漂移。

这些器件采用2.7 V至5.5 V单电源供电。单通道INA181的最大电源电流为260 μA；双通道INA2181的最大电源电流为500 μA；四通道INA4181的最大电源电流为900 μA。

INA181采用6引脚SOT - 23封装，INA2181采用10引脚VSSOP封装，INA4181采用20引脚TSSOP封装。所有器件选项的工作温度范围均扩展至-40°C至+125°C。

• 共模范围（VCM）：-0.2 V至+26 V
• 高带宽：350 kHz（A1器件）
• 失调电压：
  • VCM = 0 V时为±150 μV（最大值）
  • VCM = 12 V时为±500 μV（最大值）
• 输出压摆率：2 V/μs
• 双向电流检测能力
• 精度：
  • ±1%增益误差（最大值）
  • 1 ppm/°C失调漂移（最大值）
• 增益选项：
  • 20 V/V（A1器件）
  • 50 V/V（A2器件）
  • 100 V/V（A3器件）
  • 200 V/V（A4器件）
• 静态电流：260 μA（最大值，INA181）

• 电机控制
• 电池监测
• 电源管理
• 照明控制
• 过流检测
• 太阳能逆变器
