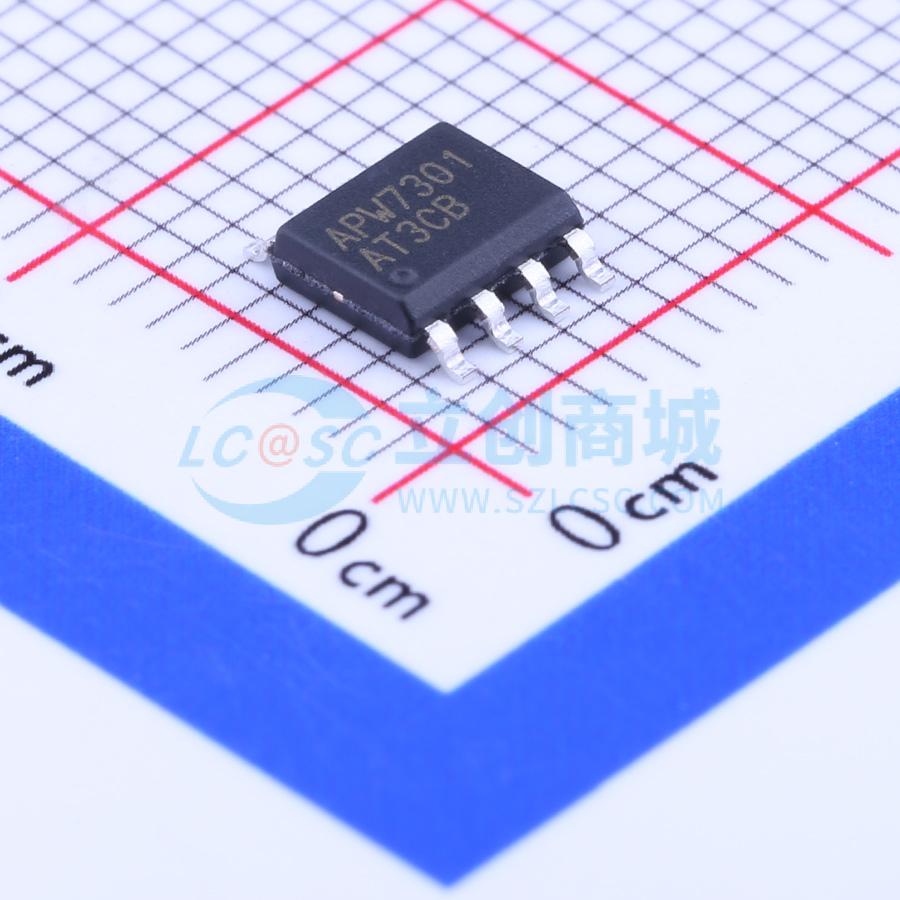

APW7301KAI-TRG
3A 24V 340kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7301是一款3A、24V输入、340kHz开关频率的同步降压转换器,具有宽输入电压范围（4.5V至24V）,可调输出电压（0.925V至20V）,内置高/低侧MOSFET,支持PFM/PWM模式操作,具备多种保护功能。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7301KAI-TRG
- 商品编号
- C115136
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 925mV~20V | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
APW7301是一款具有集成85mΩ功率MOSFET的3A同步降压转换器。APW7301采用电流模式控制方案设计，可以将4.5V至24V的宽输入电压转换为0.925V至20V可调的输出电压，提供优异的输出电压调节性能。
APW7301配备有自动PFM/PWM模式操作功能。在轻负载下，IC以PFM模式运行以减少开关损耗；在重负载下，IC则以PWM模式工作。
APW7301还集成了上电复位、软启动以及全面保护（过温保护和限流）于单一封装中。
采用SOP-8P封装，提供了非常紧凑的系统解决方案，减少了外部元件数量和PCB面积。
商品特性
- 宽输入电压范围：4.5V至24V
- 3A连续输出电流
- 可调输出电压范围：0.925V至20V
- 集成高低侧MOSFET
- PFM/PWM模式操作
- 固定340kHz开关频率
- 支持低ESR陶瓷输出电容，稳定工作
- 上电复位检测
- 可编程软启动
- 过温保护
- 带频率回折的限流保护
- 使能/关断功能
- 小型SOP-8P封装，提供无铅环保器件（符合RoHS标准）
应用领域
- 液晶显示器/液晶电视
- 机顶盒
- DSL，交换集线器
- 笔记本电脑
