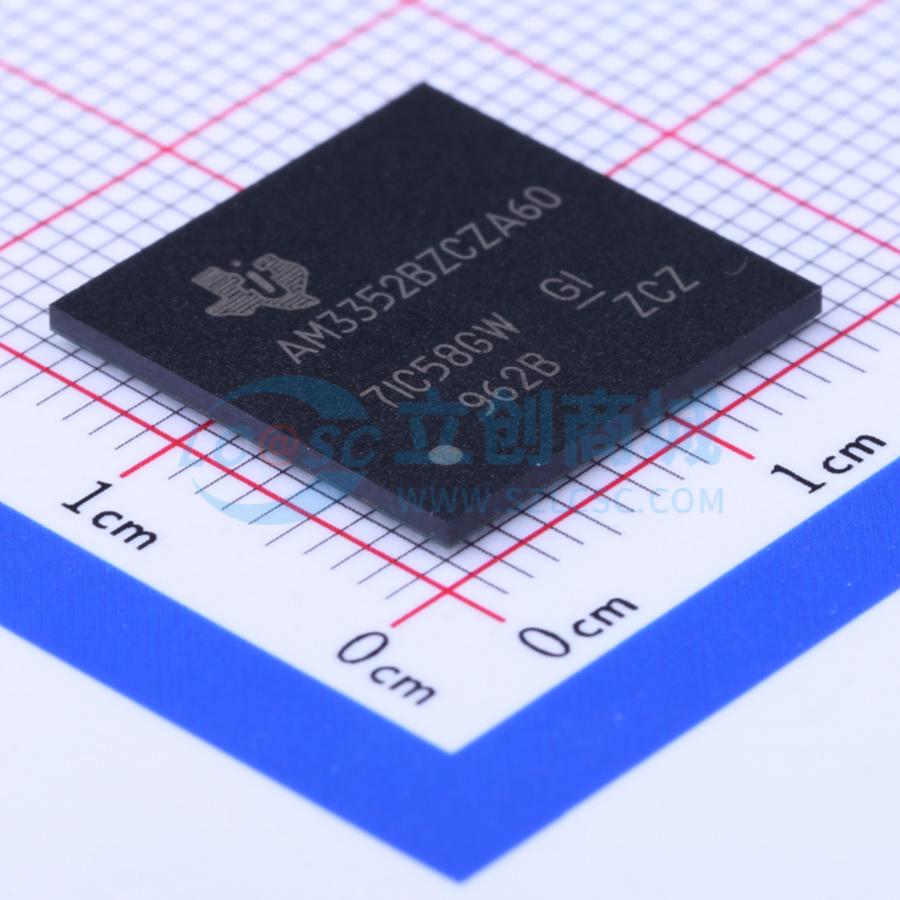

温馨提醒：图片仅供参考，商品以实物为准

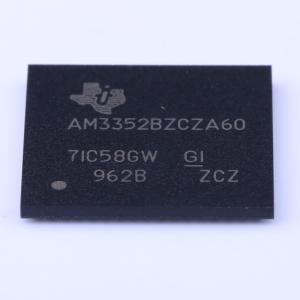

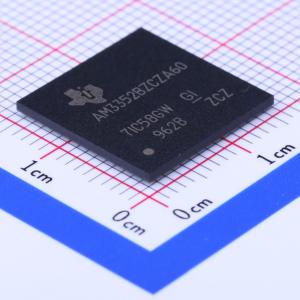

AM3352BZCZA60

Sitara 处理器：Arm Cortex-A8、1Gb 以太网、支持显示效果、CAN

SMT扩展库PCB免费打样

描述: AM3352 Sitara 处理器: Arm Cortex-A8、1Gb 以太网、支持显示效果、CAN
品牌名称: TI(德州仪器)
商品型号: AM3352BZCZA60
商品编号: C115044

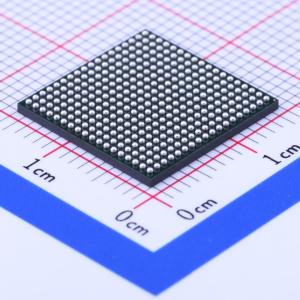

商品封装: SPBGA-N324
包装方式: 托盘
商品毛重: 1.637克(g)

商品参数

商品特性

高达1GHz Sitara ARM Cortex - A8 32位精简指令集计算机(RISC)处理器
NEON单指令流多数据流(SIMD)协处理器
32KB L1指令和32KB带有单位检错（奇偶校验）的数据缓存
带有错误校正码(ECC)的256KB L2缓存
176KB片载启动ROM
64KB专用RAM
仿真和调试 - JTAG
中断控制器（最多可控制128个中断请求）
片上存储器（共享L3 RAM）
64KB通用片上存储器控制器(OCMC)随机存取存储器(RAM)
可访问所有主机 - 支持保持以实现快速唤醒
外部存储器接口(EMIF)
mDDR(LPDDR)、DDR2、DDR3、DDR3L控制器：
- mDDR：200MHz时钟（400MHz数据速率）
- DDR2：266MHz时钟（532MHz数据速率）
- DDR3：400MHz时钟（800MHz数据速率）
- DDR3L：400MHz时钟（800MHz数据速率）
16位数据总线
1GB全部可寻址空间
支持一个x16或两个x8存储器件配置
通用存储器控制器(GPMC)
灵活的8位和16位异步存储器接口，具有多达七个片选（NAND、NOR、复用NOR和SRAM）
使用BCH代码、支持4位、8位或16位ECC
使用海明码来支持1位ECC
错误定位器模块(ELM)
与GPMC一起使用时，可通过BCH算法确定所生成的伴随多项式中数据错误的地址
根据BCH算法，支持4位、8位和16位每512字节块错误定位
可编程实时单元子系统和工业通信子系统（PRU - ICSS)
支持EtherCAT、PROFIBUS、PROFINET、EtherNet/IP等协议
2个可编程实时单元(PRU)
32位可运行在200MHz的负载/存储RISC处理器
8KB带有单位检错（奇偶校验）的指令RAM
8KB带有单位检错（奇偶校验）的数据RAM
具有64位累加器的单周期32位乘法器
增强型GPIO模块为外部信号提供移入/移出支持以及并行锁断
12KB带有单位检错（奇偶校验）的共享RAM
三个120字节寄存器组，可被每个PRU访问
用于处理系统输入事件的中断控制器模块 (INTC)
用于将内部和外部主机连接到PRU - ICSS内部资源的本地互连总线
PRU - ICSS内的外设：
- 一个带有流控制引脚的通用异步收发器(UART)端口，支持高达12Mbps的数据速率
- 一个增强型捕捉 (eCAP) 模块
- 两个MII以太网端口，支持工业以太网（例如EtherCAT）
- 一个MDIO端口
电源、复位和时钟管理 (PRCM) 模块
控制待机模式和深度休眠模式的进入和退出
负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
时钟
- 集成了15MHz至35MHz的高频振荡器，用于为各种系统和外设时钟生成参考时钟
- 支持子系统和外设的单独时钟使能和禁用控制，帮助降低功耗
- 五个用于生成系统时钟（MPU子系统、DDR接口、USB、外设 [MMC和SD、UART、SPI、I²C]、L3、L4、以太网、GFX [SGX530] 以及LCD像素时钟）的ADPLL
电源
- 两个不可切换的电源域（实时时钟 [RTC] 和唤醒逻辑 [WAKEUP]）
- 3个可切换电源域（MPU子系统 [MPU]、SGX530 [CFX]、外设和基础设施 [PER]）
- 执行SmartReflex 2B类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）
- 动态电压频率缩放 (DVFS)
实时时钟 (RTC)
- 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
- 内部32.768kHz振荡器，RTC逻辑和1.1V内部低压降稳压器 (LDO)
- 独立的加电复位 (RTC_PWRONRSTn) 输入
- 用于外部唤醒事件的专用输入引脚(EXT_ WAKEUP)
- 可编程警报可用于生成PRCM内部中断（用于唤醒）或Cortex - A8内部中断（用于事件通知）
- 可编程警报可与外部输出(PMIC_POWER_EN)一起用来使能电源管理IC，从而恢复非RTC电源域
外设
- 多达两个带有集成PHY的USB2.0高速OTG端口
- 多达两个工业千兆位以太网MAC（10、100和1000Mbps）
- 集成开关
- 每个MAC都支持MII、RMII、RGMII和MDIO接口
- 以太网MAC和交换机可独立于其它功能运行IEEE1588v2精密时间协议(PTP)
- 多达2个控制器局域网(CAN)端口
- 支持CAN版本2部分A和B
- 多达两个多通道音频串行端口(McASP)
- 高达50MHz的发送和接收时钟
- 每个具有独立TX和RX时钟的McASP端口对应多达四个串行数据引脚
- 支持时分多路复用(TDM)、内部IC声音(I2S)和类似格式
- 支持数字音频接口传输（SPDIF、IEC60958 - 1和AES - 3格式）

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-A系列
