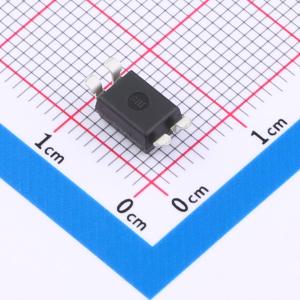

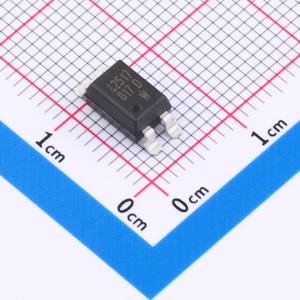

温馨提醒：图片仅供参考，商品以实物为准
LTV-817S-TA1-D
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR）：最小值为50%（IF = 5mA，VCE = 5V）。 高输入输出隔离电压：Viso = 5000Vrms。 响应时间：典型值为4μs（VCE = 2V，IC = 2mA，RL = 100Ω）。 双列直插式封装：LTV-817为单通道型，LTV-827为双通道型，LTV-847为四通道型。应用：要求高密度安装的混合基板。 可编程控制器
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-817S-TA1-D
- 商品编号
- C114603
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -50℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比 (CTR)：最小值50%（IF = 5mA，VCE = 5V）
- 高输入输出隔离电压 (Viso = 5000Vrms)
- 响应时间 (tr)：典型值4μs（VCE = 2V，IC = 2mA，RL = 100Ω）
- 双列直插式封装：LTV - 817：1通道型；LTV - 827：2通道型；LTV - 847：4通道型
- 宽引脚间距封装：LTV - 817M：1通道型；LTV - 827M：2通道型；LTV - 847M：4通道型
- 表面贴装封装：LTV - 817S：1通道型；LTV - 827S：2通道型；LTV - 847S：4通道型
- 卷带包装：LTV - 817S - TA：1通道型；LTV - 817S - TA1：1通道型；LTV - 817S - TP：1通道型；LTV - 827S - TA1：2通道型
- 安全认证：UL 1577、VDE DIN EN60747 - 5 - 5 (VDE 0884 - 5)、CSA CA5A、CQC GB4943.1 - 2011/GB8898 - 2011（满足海拔高达5000m）、Nordic Safety (FIMKO/NEMKO/SEMKO/DEMKO)、BSI
- RoHS合规：器件中使用的所有材料均符合欧盟RoHS指令
- ESD通过HBM 8000V/MM2000V
- MSL等级1
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
