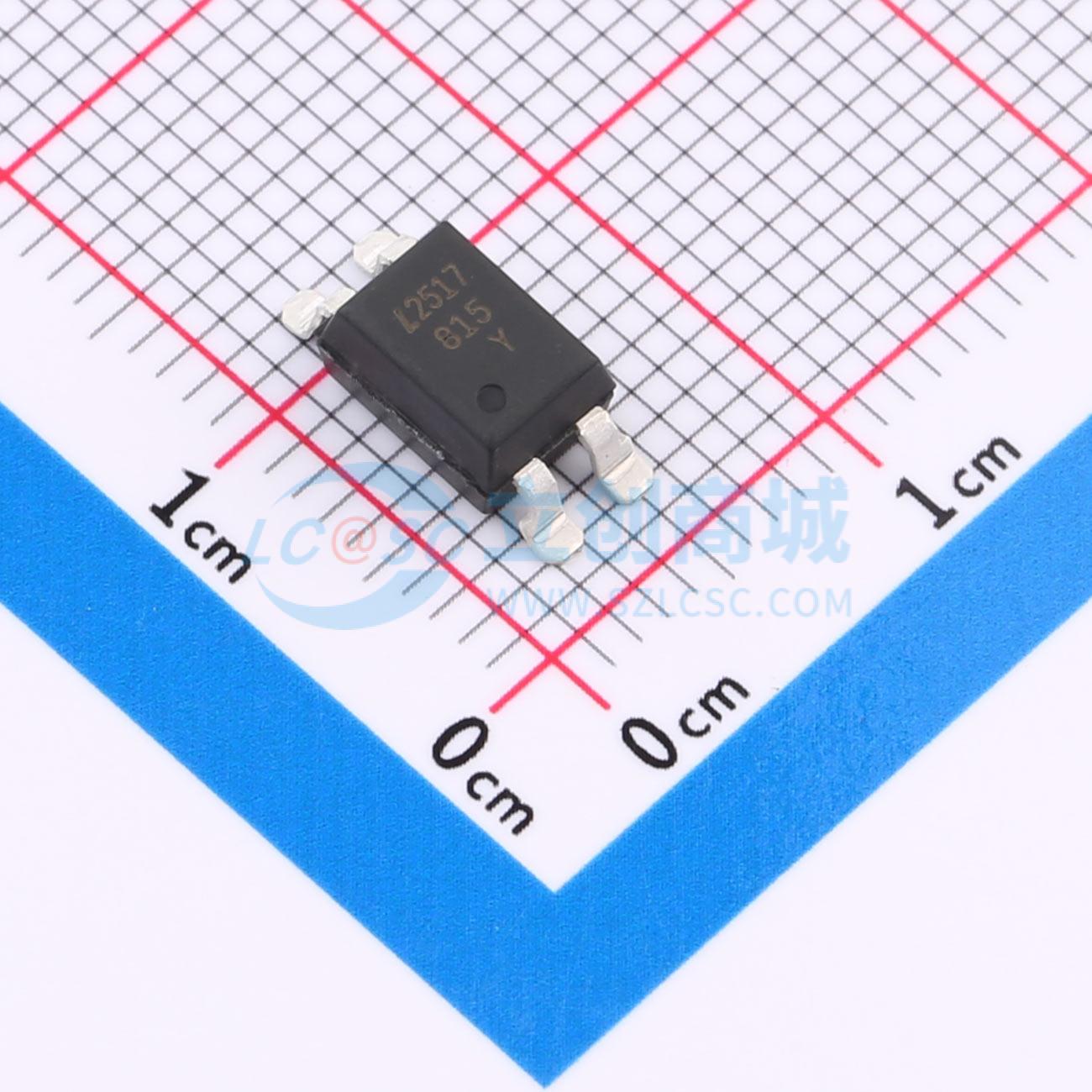

温馨提醒：图片仅供参考，商品以实物为准

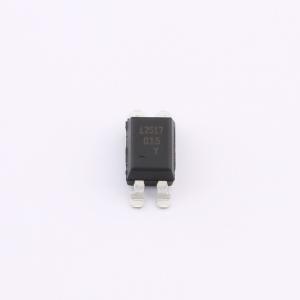

LTV-815S-TA1
AC,DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高电流传输比（CTR）：在IF = 1mA、VCE = 2V时为600%。 高输入输出隔离电压：Viso = 5000Vrms。 响应时间：典型值为60μs（VCE = 2V、IC = 10mA、RL = 100Ω时）。应用：要求高密度安装的混合基板
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-815S-TA1
- 商品编号
- C115455
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 800mV@20mA,5mA | |
| 上升时间(tr) | 60us@10mA,100Ω | |
| 下降时间 | 53us@10mA,100Ω | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 7500% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比（CTR）：在lF = 1 mA，VCE = 2 V时，最小600%
- 高输入输出隔离电压（Viso = 5000 Vrms）
- 响应时间（tr）：在VC E = 2 V，IC = 10 mA，RL = 100 Ω时，典型值60 μs
- 双列直插式封装：LTV - 815：1通道型；LTV - 825：2通道型；LTV - 845：4通道型
- 宽引脚间距封装：LTV - 815M：1通道型；LTV - 825M：2通道型；LTV - 845M：4通道型
- 表面贴装封装：LTV - 815S：1通道型；LTV - 825S：2通道型；LTV - 845S：4通道型
- 卷带包装：LTV - 815S - TA：1通道型；LTV - 815S - TA1：1通道型；LTV - 815S - TP：1通道型；LTV - 825S - TA1：2通道型
- 安全认证：UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CSA CA5A、Nordic Safety（FIMKO/NEMKO/SEMKO/DEMKO）
- BSI RoHS合规：设备中使用的所有材料均符合欧盟RoHS指令（No.2002/95/E）
- ESD通过HBM 8000 V/MM 2000 V
- MSL 1级
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
