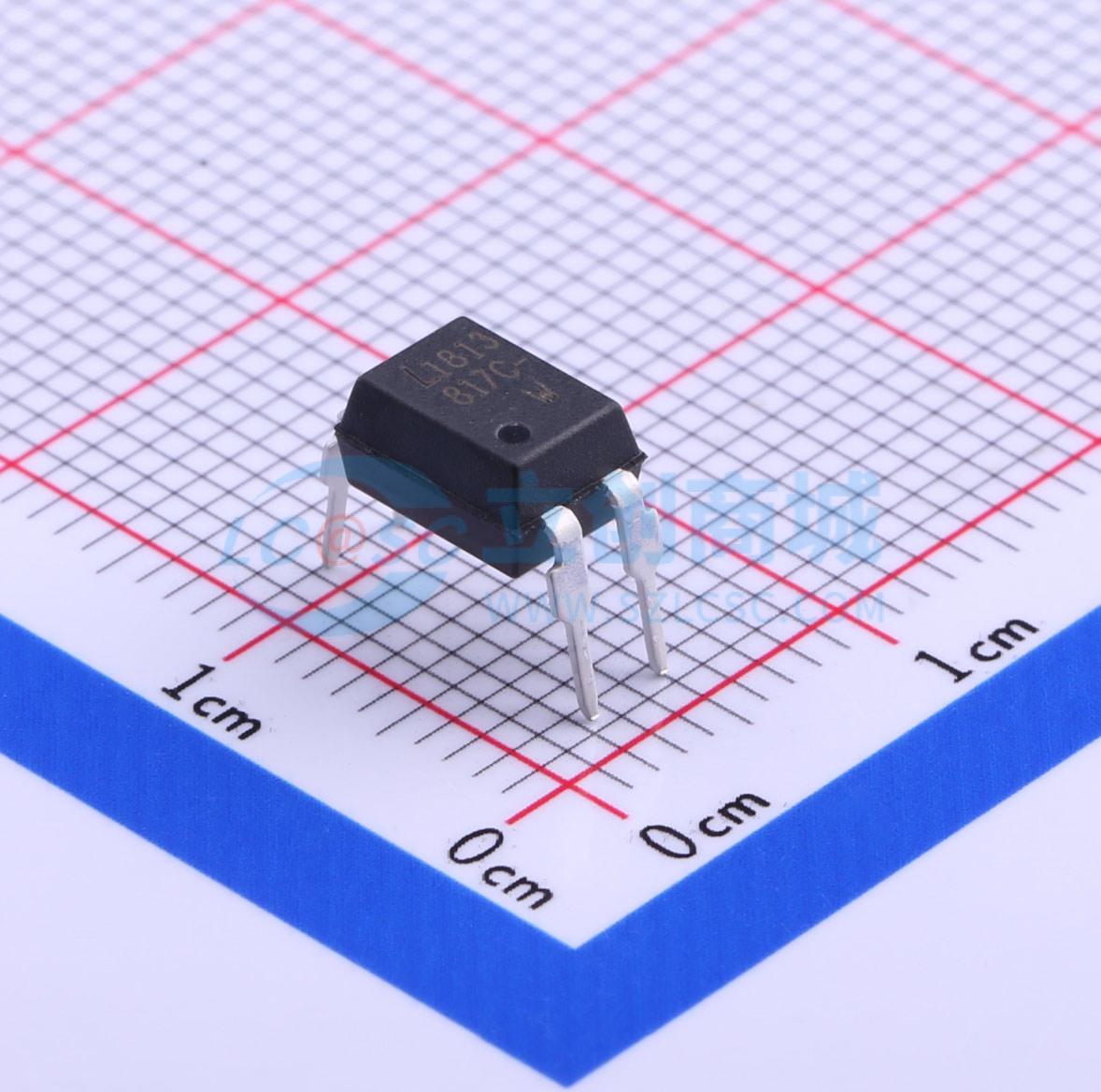

温馨提醒：图片仅供参考，商品以实物为准
LTV-817-C-IN
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（测试条件：IF = 5mA，VCE = 5V，Ta = 25℃）：不同型号有不同范围，如CTR为30%-400%等。 高输入输出隔离电压：Viso = 5000Vrms。 响应时间（tr）：典型值4μs（VCE = 2V，IC = 2mA，RL = 100Ω）。应用：要求高密度安装的混合基板
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-817-C-IN
- 商品编号
- C115459
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 30mA |
商品特性
- 电流传输比（测试条件：IF = 5mA，VCE = 5V，Ta = 25℃）：LTV - 817 - IN CTR = 30 至 400%；LTV - 817 - A - IN CTR = 80 至 160%；LTV - 817 - B - IN CTR = 130 至 260%；LTV - 817 - C - IN CTR = 200 至 400%
- 高输入 - 输出隔离电压（Viso = 5000Vrms）
- 响应时间（tr：典型值 4μs，VCE = 2V，IC = 2mA，RL = 100Ω）
- 双列直插式封装：LTV - 817 - IN 为单通道类型
- 安全认证：UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CSA CA5A、CQC GB4943.1 - 2011/GB8898 - 2011（适用于高达 5000m 海拔）、北欧安全认证（FIMKO/NEMKO/SEMKO/DEMKO）
- RoHS 合规：器件中使用的所有材料均符合欧盟 RoHS 指令（No.2002/95/EC）
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
