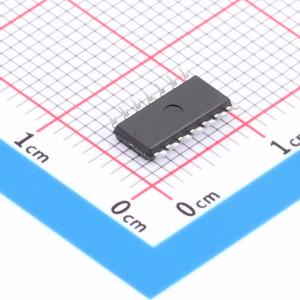

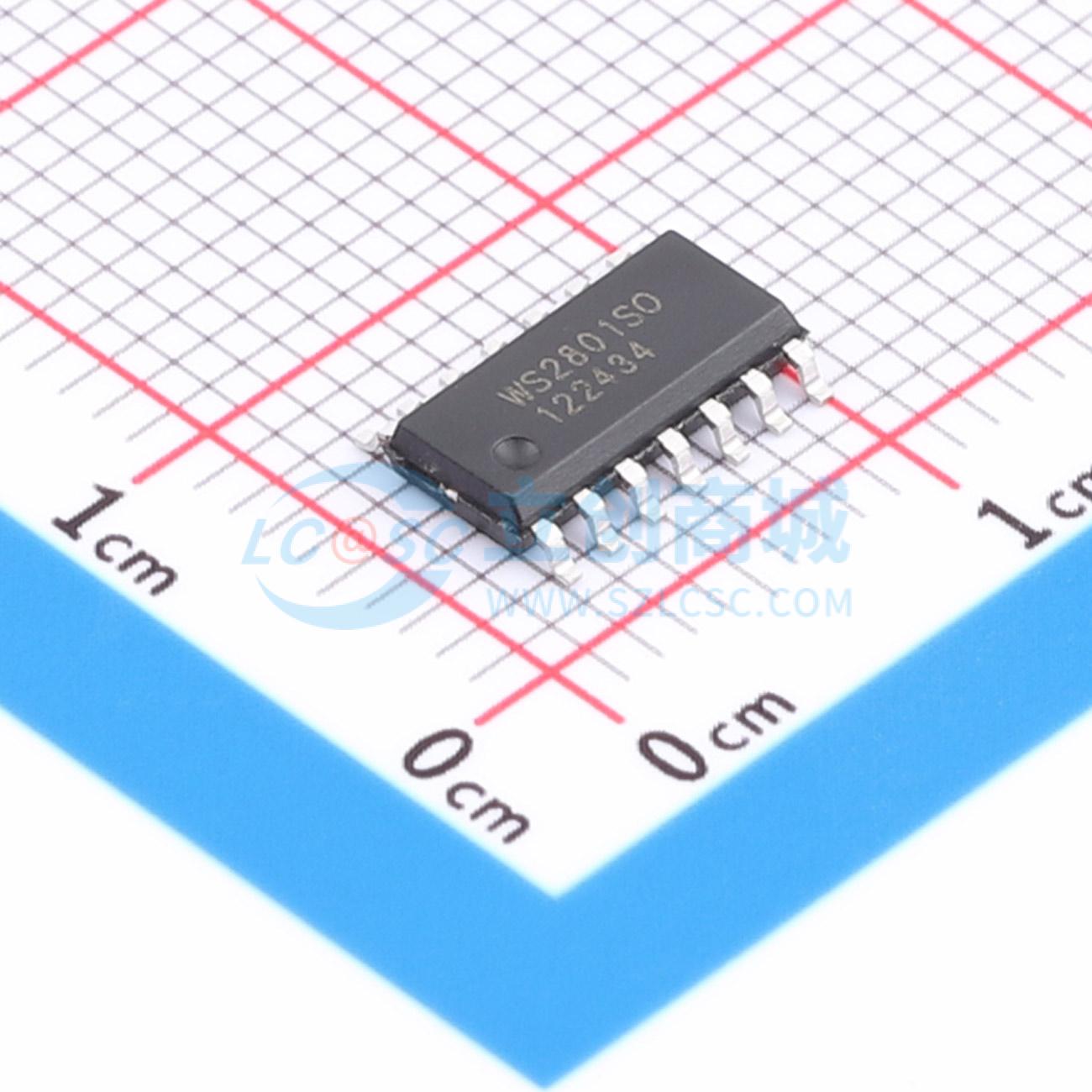

WS2801S
具备可编程PWM输出的三通道恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- （注意防潮，请查阅规格书中对应具体内容）时钟协议，驱动IC
- 品牌名称
- worldsemi
- 商品型号
- WS2801S
- 商品编号
- C114580
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.3V~5.5V | |
| 开关频率 | 1.2kHz~25MHz | |
| 通道数 | 3 | |
| 输出电压 | 5.5V | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 恒流精度 | 1% |
商品概述
WS2801S是一个恒定电流LED驱动器，它主要为室内/外LED显示屏和装饰性LED照明系统而设计，非常适合用于需要接力串接的LED照明系统。WS2801S拥有3个独立的输出驱动通道，每个通道均能实现独立的256级PWM灰度控制，可在不改变LED发光色彩的条件下实现256级LED灰度控制，并能输出高达200mA的恒定LED驱动电流。WS2801S内部包含串联移位寄存器、数据锁存器、输出寄存器、带隙基准电压源、内部振荡器和可编程恒定电流驱动器。
从SDI数据输入的串行数据在CKI口时钟信号的上升沿被读入到芯片内部的数据移位寄存器中，输入的时钟信号和LED灰度控制信号在芯片内部经过时钟数据再生电路整形后在CKO和SDO端输出，以使芯片能够接力串接工作。当POL = VCC时，输出极性反转，WS2801S工作如同一个PWM控制器，能够驱动外接的开关或者电路驱动高亮度的LED，并实现大功率LED的256级灰度控制。WS2801S的2 - 线传输控制方法具有速度快、可靠性高、灰度数据同步刷新等特点，能够最大限度的降低系统成本，非常适合用于低成本的LED装饰照明系统。
商品特性
- 支持恒流和恒压两种驱动模式
- 可编程LED恒定驱动电流
- 宽范围恒定电流输出：2~200mA
- 每个输出驱动通道都内建PWM灰度控制电路，支持free - run，非常适合低成本控制方案
- 具有PWM调光free run能力（采用内部振荡器（1.2MHz）作为调光时钟时，刷新频率约为2.5KHz）
- 内建时钟数据再生电路来输出输入的数据和时钟信号，非常适合级联的应用
- 输出极性反转功能
- 最高输入信号时钟频率为25MHz
- 电源电压为3.3~5.5V
应用领域
- LED装饰照明系统
- 室内/外信息，视频显示系统
- PWM信号生成器
- LCD TV LED RGB背光控制
