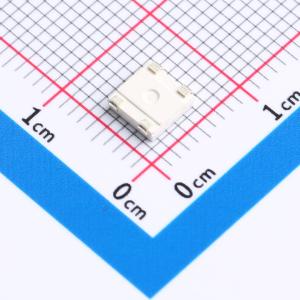

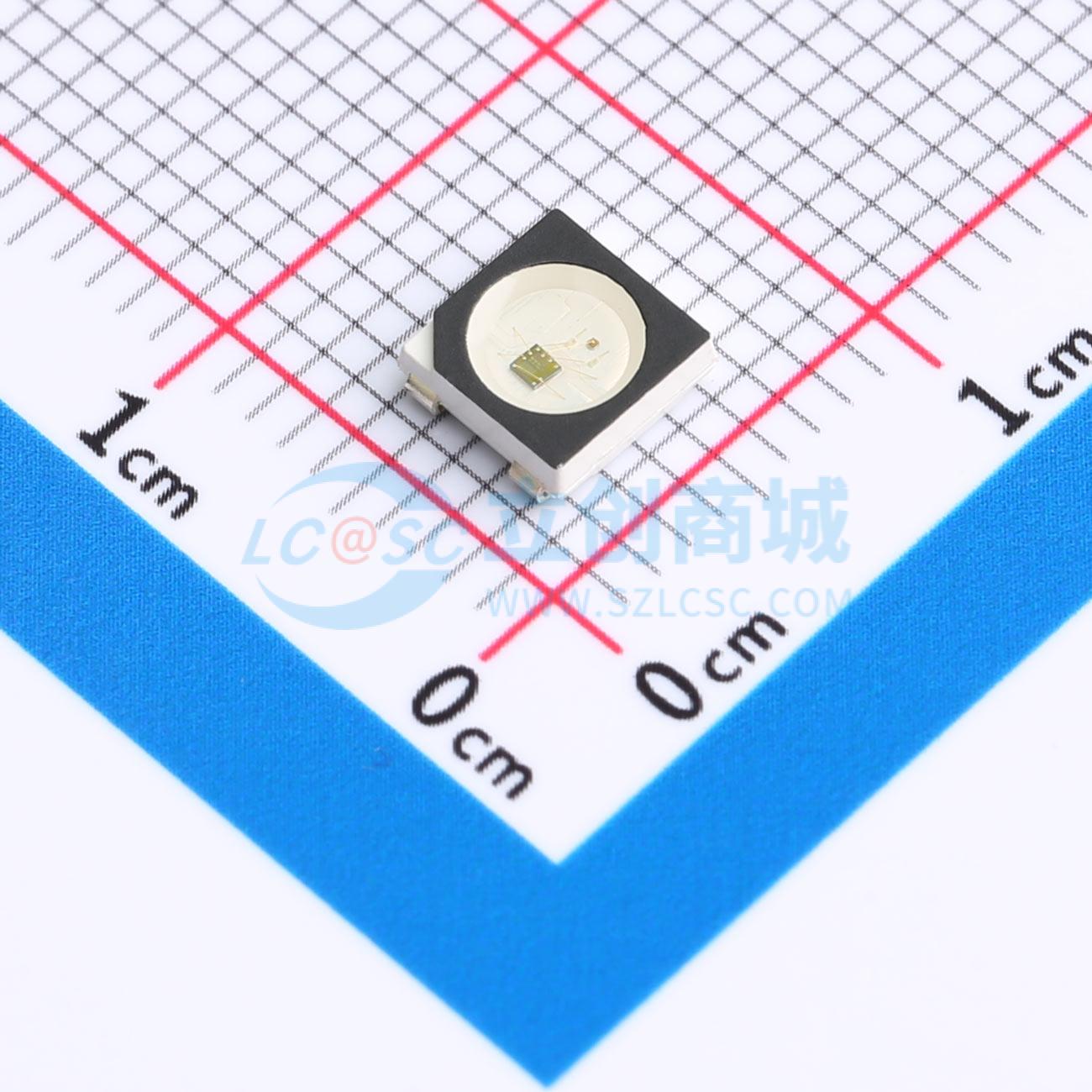

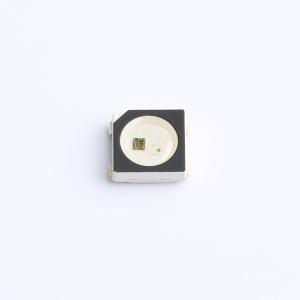

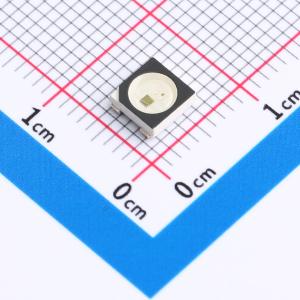

WS2812C-B

5050 RGB集成光源 4Pin

描述: 小电流版本，黑支架，散热好，用于黑色结构产品
品牌名称: worldsemi
商品型号: WS2812C-B
商品编号: C114588
商品封装: SMD5050-4P
包装方式: 编带
商品毛重: 0.145128克(g)

商品参数

	属性	参数值
	商品目录	RGB LED(内置IC)
	波长	B:465nm~475nm；R:620nm~630nm；G:515nm~525nm
	发光强度	B:100mcd~150mcd；R:150mcd~200mcd；G:400mcd~600mcd
	数据速率	800Kbit/s
	工作电压	3.7V~5.3V
	静态电流	0.5mA

商品概述

WS2812C - B是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含智能数字接口、数据锁存、信号整形放大驱动电路，还包含高精度的内部振荡器和可编程定电流控制部分，有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅受限信号传输速度要求。高达2KHz的端口扫描频率，在高清摄像头的捕捉下都不会出现闪烁现象，非常适合高速移动产品的使用。280μs以上的RESET时间，出现中断也不会引起误复位，可以支持更低频率、价格便宜的MCU。LED具有低电压驱动、环保节能、亮度高、散射角度大、一致性好、超低功率及超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

商品特性

IC控制电路与LED点光源共用一个电源
每个通道工作电流5mA
控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点
内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
内置上电复位和掉电复位电路
每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示
端口扫描频率2KHz/s
串行级联接口，能通过一根信号线完成数据的接收与解码
任意两点传输距离在不超过2米时无需增加任何电路
当刷新速率30帧/秒时，级联数不小于1024点
数据发送速度可达800Kbps
光的颜色高度一致，性价比高

应用领域

LED全彩发光字灯串
LED全彩软灯条硬灯条
LED护栏管
LED点光源
LED像素屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	工作温度	-25℃~+65℃
	长度	5mm
	宽度	5mm
	高度	1.57mm
	功能特性	内置上电复位电路；内置掉电复位电路
