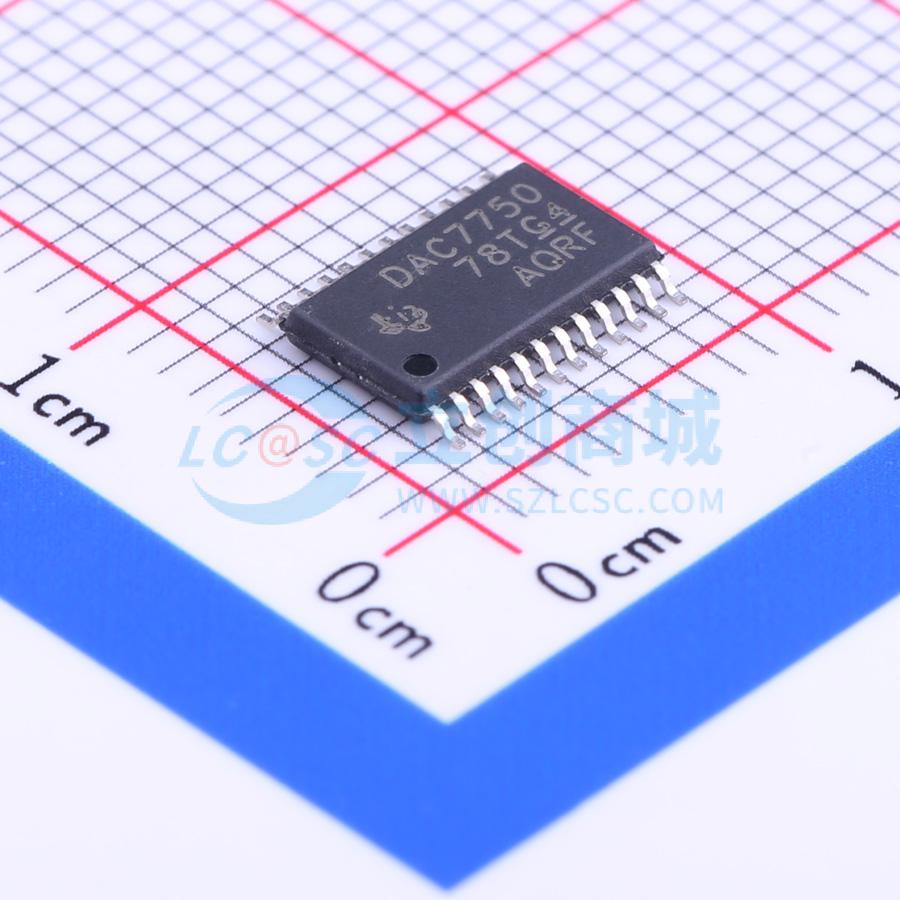

DAC7750IPWPR

DAC7750 和 DAC8750 为低成本、高精度、全集成 12 位和 16 位数模转换器 (DAC)，设计用于满足工业过程控制应用的要求。这些器件经编程可提供范围介于 4mA 至 20mA、0mA 至 20mA 或 0mA 至 24mA 的电流输出。DAC7750 和 DAC8750 包含可靠功能，例如串行外设接口（SPI）数据帧的 CRC 错误校验、一个看门狗定时器、一个开路、依从电压和过热警报。此外，可通过访问一个内部高精度电阻器来监控输出电流。

这些器件包括一个加电复位功能，以确保器件在已知状态中加电（IOUT 被禁用并且处于高阻抗 (Hi - Z) 状态）。如果输出被启用，CLR 端子将电流输出设定在范围的低端限度。对零和增益寄存器进行编程，以便对终端系统内的器件进行数字校准。输出转换率也由寄存器设定。这些器件可在电流输出上添加一个外部 HART 信号，可通过 10V 至 36V 电源供电。

所有版本都提供 40 引脚 VQFN 封装和 24 引脚薄型小外形尺寸 (TSSOP) 封装。

• 电流输出选项：0mA 至 24mA、4mA 至 20mA、0mA 至 20mA
• ±0.1% 满量程范围 (FSR) 典型总体非调整误差 (TUE)
• 微分非线性 (DNL)：±1 最低有效位 (LSB)（最大值）
• 最大环路合规电压：AVDD - 2V
• 内部 5V 基准电压：10ppm/°C（最大值）
• 内部 4.6V 电源输出
• 循环冗余校验 (CRC) 帧错误校验
• 看门狗定时器
• 过热警报
• 开路警报
• 监控输出电流的端子
• 片上故障警报
• 针对偏移和增益的用户校准
• 宽温度范围：-40°C 至 125°C
• 6mm×6mm 40 引脚超薄四方扁平无引线 (VQFN) 封装和 24 引脚散热薄型小外形尺寸封装 (HTSSOP)

• 4mA 至 20mA 电流环路
• 模拟输出模块
• 楼宇自动化环境监视
• 可编程逻辑控制器 (PLC) 场传感器和过程发射器
