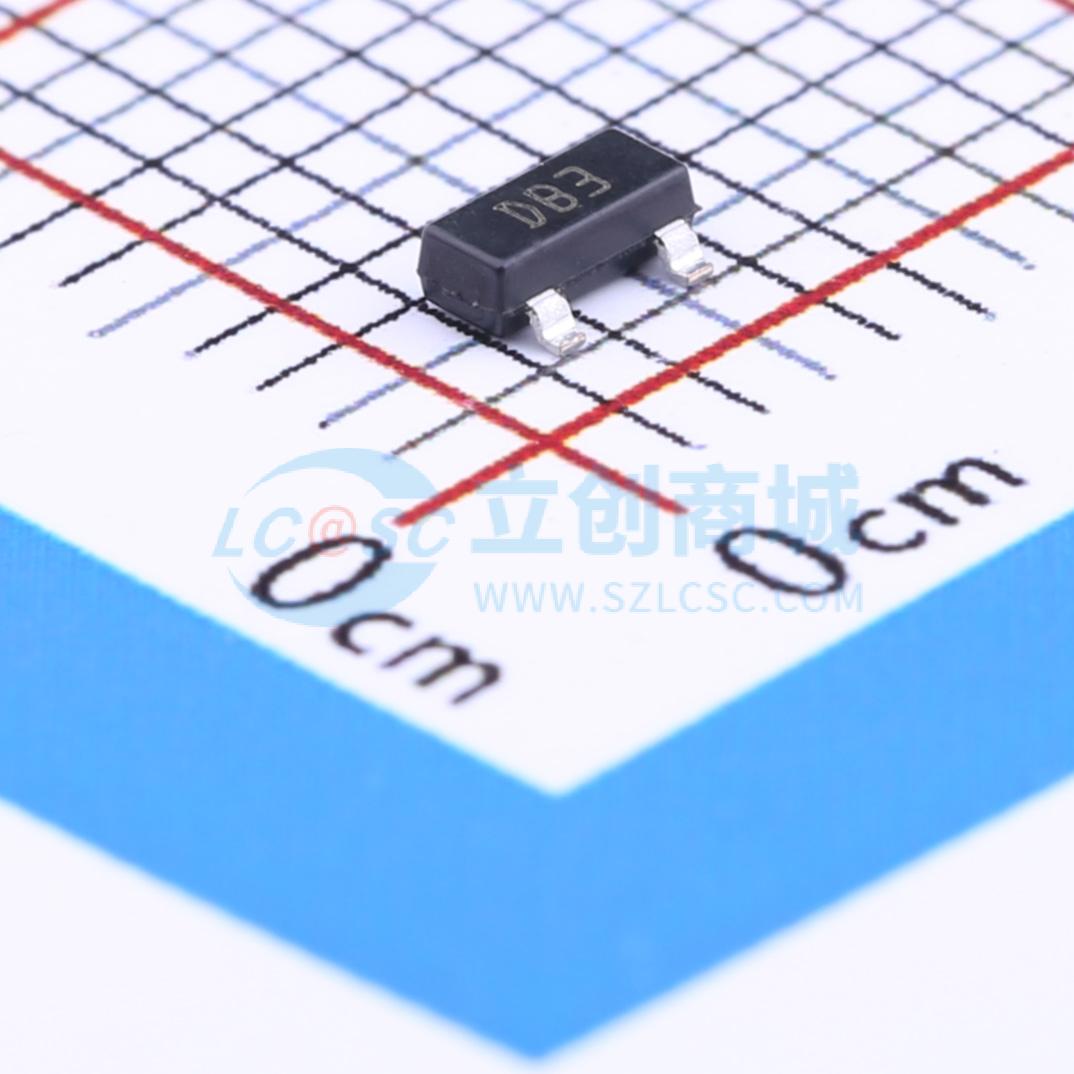

温馨提醒：图片仅供参考，商品以实物为准
SMDB3
触发二极管，可用于三端双向可控硅简化门控电路或荧光灯镇流器，有SOT - 23封装的表面贴装版本
- 描述
- DIAC
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMDB3
- 商品编号
- C114036
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发二极管 | |
| 通态电流(It) | 1A | |
| 转折电压(典型值) | 32V | |
| 转折电压(范围值) | 28V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 转折电流(Ibo) | 50uA | |
| 上升时间(tr) | 2us | |
| 工作结温范围 | -40℃~+125℃@(Tj) |
商品概述
DB3/DB4系列是带固定电压基准的触发二极管。新的表面贴装版本采用SOT-23封装，减少空间并兼容自动贴装设备。DO-35封装适用于DB3和DB4，SOT-23封装（SMDB3）的引脚1和3必须短接。
商品特性
- VBO为32V和40V
- 低转折电流
应用领域
- 可与双向可控硅配合用于简化的栅极控制电路
- 作为荧光灯镇流器的启动元件
