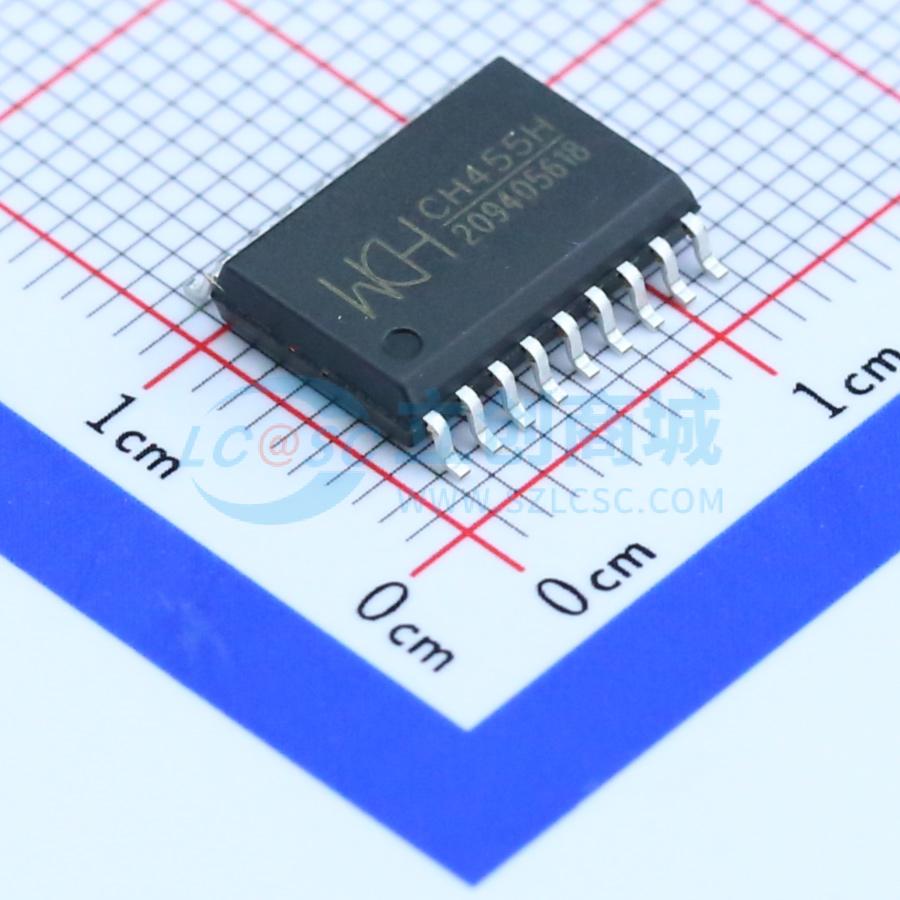

温馨提醒：图片仅供参考，商品以实物为准
CH455H
CH455H
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 数码管驱动及键盘控制芯片 CH455 是数码管显示驱动和键盘扫描控制芯片。CH455 内置时钟振荡电路，可以动态驱动4 位数码管或者32 只LED；同时还可以进行28 键的键盘扫描；CH455 通过SCL 和SDA 组成的2 线串行接口与单片机等交换数据。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH455H
- 商品编号
- C112928
- 商品封装
- SOP-18-300mil
- 包装方式
- 管装
- 商品毛重
- 0.775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x4位；8段x4位 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5V | |
| 时钟频率(fc) | 4MHz |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 50uA | |
| 段驱动电流 | 25mA | |
| 其他特性 | 键盘扫描；共阴极；辉光可调 | |
| 工作温度 | -40℃~+85℃ |
商品概述
CH455 是数码管显示驱动和键盘扫描控制芯片。CH455 内置时钟振荡电路，可以动态驱动4 位数码管或者32 只LED；同时还可以进行28 键的键盘扫描；CH455 通过SCL 和SDA 组成的2 线串行接口与单片机等交换数据。
商品特性
- 内置显示电流驱动级，段电流不小于25mA，字电流不小于160mA
- 动态显示扫描控制，支持8×4 或者7×4，直接驱动4 位数码管或者32 只发光管LED
- 内部限流，通过占空比设定提供8 级亮度控制
- 内置28 键键盘控制器，基于7×4 矩阵键盘扫描
- 内置按键状态输入的下拉电阻，内置去抖动电路
- 提供低电平有效的键盘中断，提供按键释放标志位，可供查询按键按下与释放
- 高速2 线串行接口，时钟速度从0 到4MHz，兼容两线I²C 总线，节约引脚
- 内置上电复位，支持2.7V～5V 电源电压
- 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒
- 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰
- 提供DIP18、SOP18 和SOP16 三种无铅封装，兼容RoHS，功能和引脚部分兼容CH450 芯片
