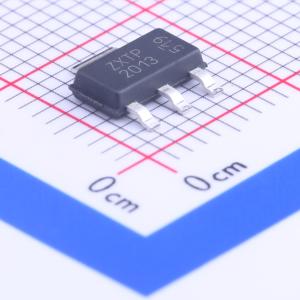

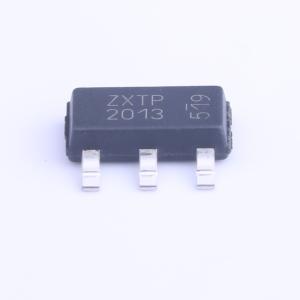

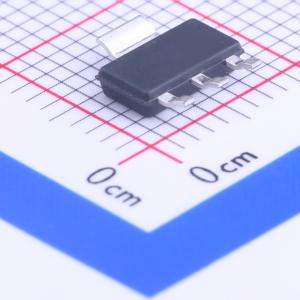

温馨提醒：图片仅供参考，商品以实物为准
ZXTP2013GTA
PNP 电流:5A 电压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > -100V。 IC = -5A 高连续集电极电流。 ICM = -10A 峰值脉冲电流。 低饱和电压 VCE(SAT) < -90mV @ -1A。 RSAT = 60mΩ 低等效导通电阻。 hFE 指定至 -10A 以实现高增益保持。应用：电机驱动。 线路开关
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTP2013GTA
- 商品编号
- C110538
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 3W | |
| 直流电流增益(hFE) | 25@3A,1V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 125MHz | |
| 集电极截止电流(Icbo) | 500nA | |
| 集射极饱和电压(VCE(sat)) | 340mV@2A,200mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个PNP |
商品特性
- 集电极 - 发射极击穿电压（BVCEO）> -100V
- 集电极连续电流（IC）= -5 A（高值）
- 集电极脉冲峰值电流（ICM）= -10 A
- 低饱和电压：在 -1 A 时，集电极 - 发射极饱和电压（VCE(SAT)）< -90 mV
- 饱和电阻（RSAT）= 60 mΩ，等效导通电阻低
- 直流电流增益（hFE）在 -10 A 内有明确规定，高增益保持
- 无铅涂层；符合 RoHS 标准
- 无卤素和锑，“绿色”器件
应用领域
- 电机驱动
- 线路开关
- 高端开关
- 用户线接口卡（SLIC）
