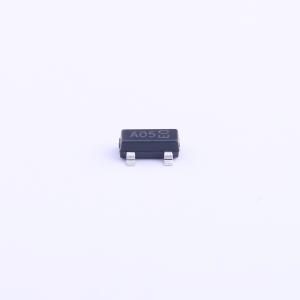

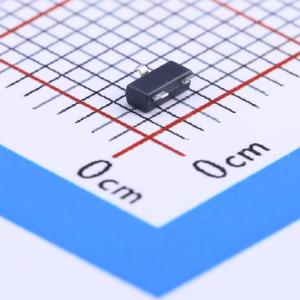

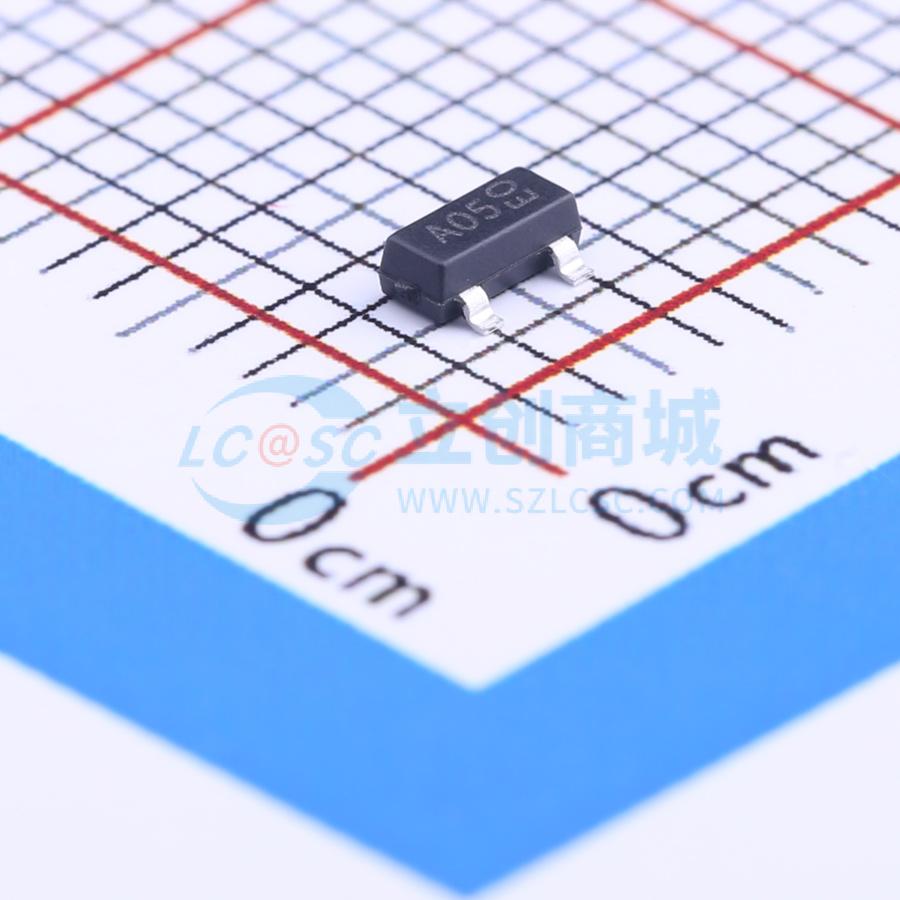

DLP05LC-7-F
单向TVS 5V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=6V，Vc=11V，1.6pF 双向
- 品牌名称
- DIODES(美台)
- 商品型号
- DLP05LC-7-F
- 商品编号
- C110496
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 20uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.6pF |
商品特性
- 300瓦峰值脉冲功率（tp = 8×20μs）
- 针对数据、信号和VCC总线的瞬态保护，符合IEC61000 - 4 - 2 4级标准（静电放电）和IEC 61000 - 4 - 4标准（电快速瞬变脉冲群）
- 低电容，典型值为1.6pF
- 低漏电流
- 单向配置
- 表面贴装封装，非常适合自动插装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
-典型USB数据线应用-典型VCC电源线保护
