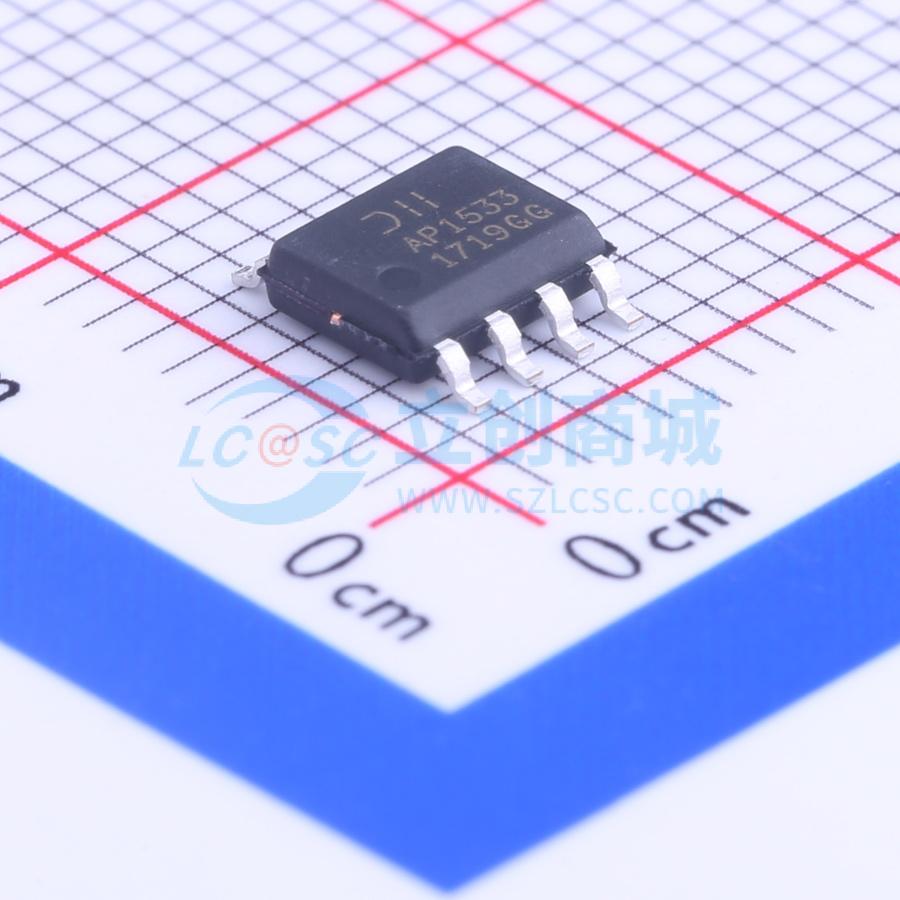

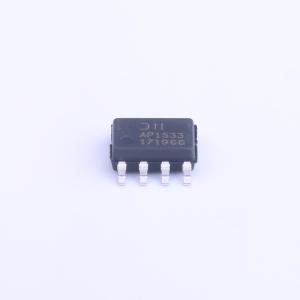

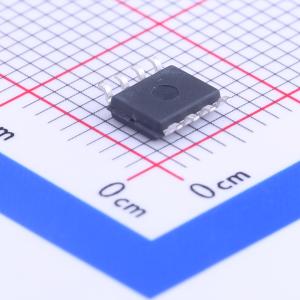

AP1533SG-13
1.8A降压型开关稳压器
- 描述
- AP1533是一款采用PWM控制的1.8A降压型开关稳压器,输入电压范围为4V到23V,输出电压范围为0.8V到Vcc,最大输出电流为2A。具有低纹波、高效率和出色的瞬态特性。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP1533SG-13
- 商品编号
- C110461
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~23V | |
| 输出电压 | - | |
| 输出电流 | 1.8A | |
| 开关频率 | 300kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
AP1533 由带有 PWM 控制的降压开关调节器组成。这些设备包括一个参考电压源、振荡电路、误差放大器和内部 PMOS。AP1533 提供低纹波功率、高效率和出色的瞬态特性。PWM 控制电路能够将占空比从0%线性变化到99%。该转换器还包含一个误差放大器电路以及一个软启动电路，以防止启动时过冲。内置了使能功能、过流保护功能和短路保护功能，当发生过流保护或短路保护时，工作频率将从300kHz降低到50kHz。此外，内置了一个内部补偿块，以最小化外部元件数量。通过添加内部 P 通道功率 MOS、外部连接的电感、电容和二极管，这些 IC 可以作为降压开关调节器使用。结合 SOP-8L 小型封装，它们成为便携式设备的理想电源单元，提供诸如低电流消耗等出色特性。由于该转换器可以承受高达23V的输入电压，因此也适用于通过交流适配器供电的工作。
商品特性
- 输入电压：4V至23V
- 输出电压：0.8V至VCC
- 输出电流：1.8A，峰值可达2A
- 占空比：0%至99% PWM控制 振荡频率：典型值300KHz
- 类似柔和启动、限流和使能功能
- 热关断功能
- 内置内部SW P沟道MOS
- SOP-8L：采用“绿色”模塑化合物（无Br, Sb），符合无铅/RoHS标准
应用领域
- PC主板
- LCD显示器
- 图形卡
- DVD视频播放器
- 电信设备
- ADSL调制解调器
- 打印机及其他外设
- 微处理器核心供应
