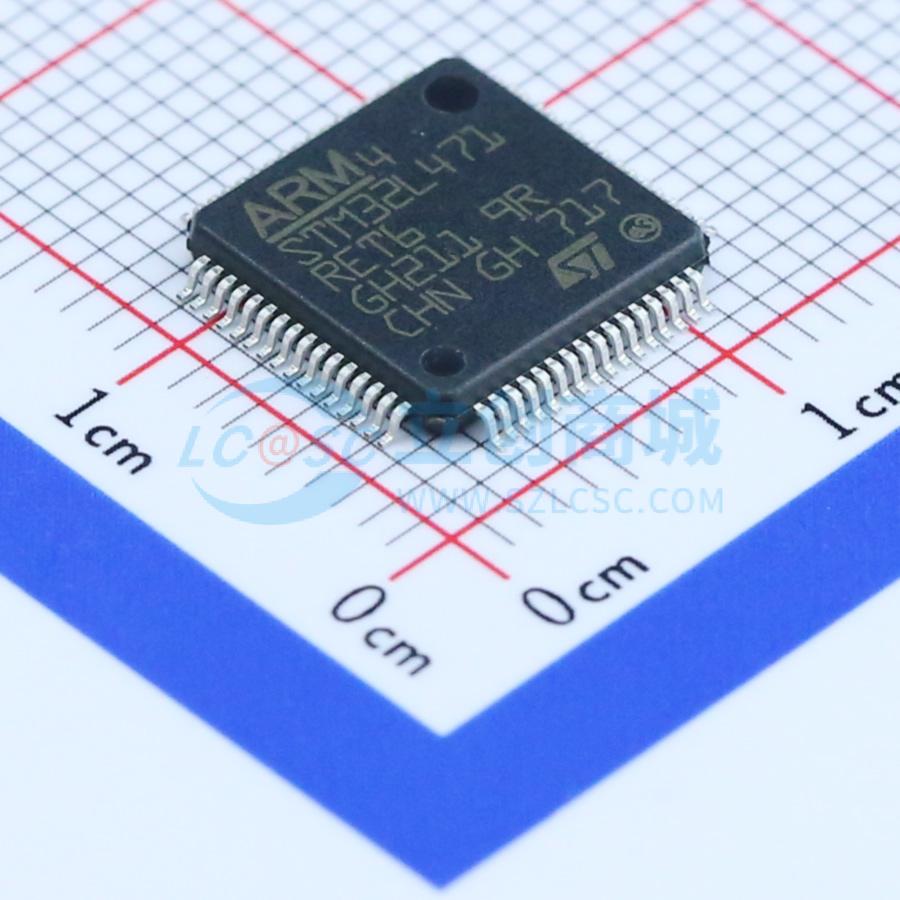

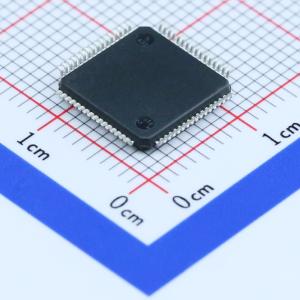

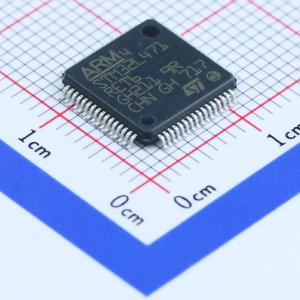

STM32L471RET6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有512-KB Flash存储器和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低功耗，采用 FlexPowerControl：电源电压范围为 1.71V 至 3.6V。温度范围为 -40℃ 至 85/105/125℃。VBAT 模式下为 300nA，为 RTC 和 32x32 位备份寄存器供电。关机模式为 30nA（5 个唤醒引脚）。待机模式为 120nA（5 个唤醒引脚）。带 RTC 的待机模式为 420nA。停止 2 模式为 1.1μA，带 RTC 的停止 2 模式为 1.4μA。运行模式为 100μA/MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L471RET6
- 商品编号
- C110060
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗的ARM® Cortex®-M4 32位MCU+FPU，100DMIPS，最高1MB闪存，128KB SRAM，具备模拟和音频功能。
商品特性
- 超低功耗，支持FlexPowerControl：电源电压1.71V至3.6V；温度范围-40℃至85/105/125℃；VBAT模式下300nA（为RTC和32×32位备份寄存器供电）；关机模式30nA（5个唤醒引脚）；待机模式120nA（5个唤醒引脚）；带RTC的待机模式420nA；停止2模式1.1μA，带RTC的停止2模式1.4μA；运行模式100μA/MHz；批量采集模式（BAM）；从停止模式唤醒时间4μs；除关机模式外所有模式均有掉电复位（BOR）；互联矩阵
- 内核：ARM®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从闪存零等待执行，频率最高80MHz，MPU，100DMIPS/1.25DMIPS/MHz（Dhrystone2.1），支持DSP指令
- 时钟源：4至48MHz晶体振荡器；用于RTC的32kHz晶体振荡器（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（由LSE自动校准，精度优于±0.25%）；3个PLL（系统时钟、音频、ADC）
- RTC：带硬件日历、闹钟和校准功能
- 电容感应：最多24个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 定时器：16个定时器，包括2个16位高级电机控制定时器、2个32位和5个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（可在停止模式使用）、2个看门狗、SysTick定时器
- I/O：最多114个快速I/O，大部分耐5V，最多14个I/O独立供电低至1.08V
- 封装：LQFP144（20×20）、LQFP100（14×14）、UFBGA132
- 存储器：最高1MB闪存（2个读-写同时进行的存储库，专有代码读出保护）；最高128KB SRAM（含32KB带硬件奇偶校验）；外部存储器接口支持静态存储器（SRAM、PSRAM、NOR、NAND）；Quad SPI存储器接口
- 数字滤波器：4个用于Σ-Δ调制器的数字滤波器
- 模拟外设（独立供电）：3个12位ADC（5Msps，硬件过采样最高16位，200μA/Msps）；2个12位DAC（低功耗采样保持）；2个带内置PGA的运算放大器；2个超低功耗比较器
- 通信接口：17个通信接口，包括2个SAI（串行音频接口）、3个I2C FM+（1Mbit/s，SMBus/PMBus）、6个USART（ISO7816、LIN、IrDA、调制解调器）、3个SPI（含Quad SPI共4个）、CAN（2.0B Active）和SDMMC接口、SWPMI单线协议主接口
- DMA控制器：14通道DMA控制器
- 其他：真随机数生成器；CRC计算单元；96位ID；开发支持（串行线调试SWD、JTAG、Embedded Trace Macrocell™）
