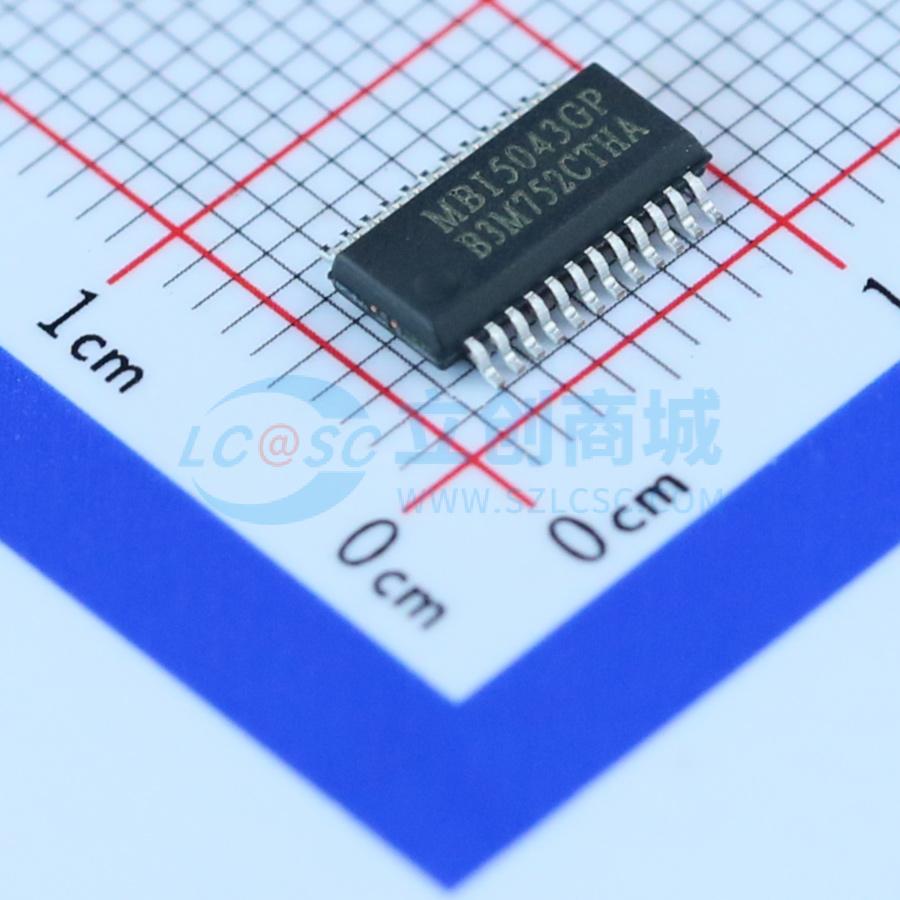

MBI5043GP-A

专为LED全彩显示面板的应用设计的驱动芯片，内建16位灰阶控制的脉波宽度调变功能。内建16位位移缓存器可以将串行的输入资料转换成每个输出通道的灰阶像数。使用者可以经由选用不同阻值的外接电阻来调整各输出级的电流大小，还可以藉由可程序化的6位电流增益调整来调整整体LED的驱动电流。 藉由Scrambled-PWM(S-PWM)的技术，可加强脉波宽度调变的功能，并将导通的时间分散成数个较短的导通时间，进而增加了视觉的更新率。在建立16位灰阶应用的全彩显示面板时，可藉由S-PWM来减少画面的闪烁。可降低对于控制器对于脉波宽度调变时钟频率的要求，使用者只需数兆赫的时间频率来达到16位的灰阶脉波宽度调变。可以藉由输入的影像数据来调整相对应LED的亮度，使每个输出通道表现出16位(65,536灰阶)的颜色变化。可以藉由16位影像数据中用来补偿gamma修正或是LED偏差的信息来调整每一颗LED明亮度。为了符合扫描屏应用，内建预充电以消除由灯板寄生效应造成的下鬼影现象。

• 16个恒流输出通道
• 16位PWM灰阶控制
• 提升影像更新率的技术 - Scrambled-PWM
• 6位可程序化的输出电流大小控制
• 恒流输出范围值：1~45mA @ 5V操作电压，1~30mA @ 3.3V操作电压，1~25mA @ 5V/3.3V操作电压(GM)
• 极为精确的电流输出值：通道间一般差异值 < ±1.5%，芯片间一般差异值 < ±1.5%
• 内建消除下鬼影功能
• 输出通道延迟
• 高达30MHz数据时钟频率，高达33MHz灰阶时钟频率，灰阶时钟倍频技术提升影像更新率至2倍
• 具Schmitt trigger输入装置
• 操作电压：3.0~5.5伏特
• 封装湿度敏感等级：3
