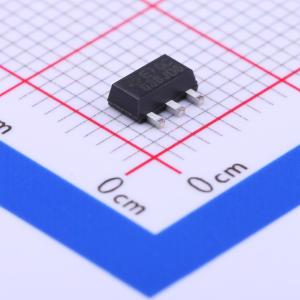

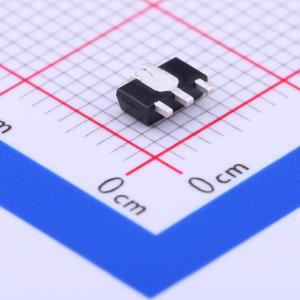

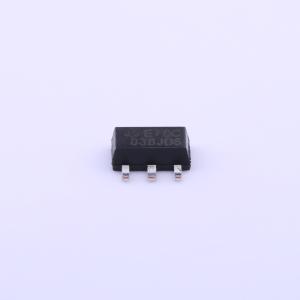

温馨提醒：图片仅供参考，商品以实物为准
AZ78L09RTR-E1
停产 输入18V 输出9V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- AZ78L09RTR-E1
- 商品编号
- C108741
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 9V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 44dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.6V | |
| 静态电流(Iq) | 3mA | |
| 噪声 | 70uV | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AZ78LXX系列是具有多种固定输出电压的三端正电压稳压器。这些稳压器可提供板载本地稳压，消除了单点稳压带来的配电问题。AZ78LXX可用于逻辑系统、仪器仪表、高保真音响及其他固态电子设备。当用作齐纳二极管/电阻组合的替代品时，AZ78LXX通常可使有效输出阻抗提高两个数量级，并降低静态电流。
商品特性
- 输出电流高达100mA
- 固定输出电压为5V、8V、9V和12V
- 在全温度范围内输出电压容差为±5%
- 内部短路电流限制
- 内部热过载保护
- 无需外部元件
应用领域
- 开关电源的高效线性稳压器后置稳压
- 微处理器电源
- 主板I/O电源
