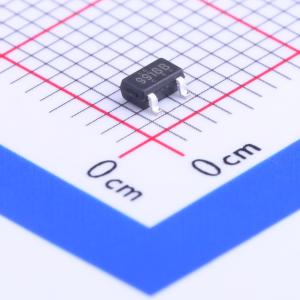

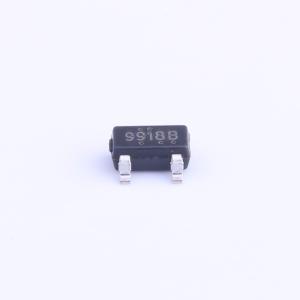

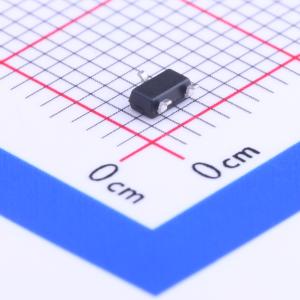

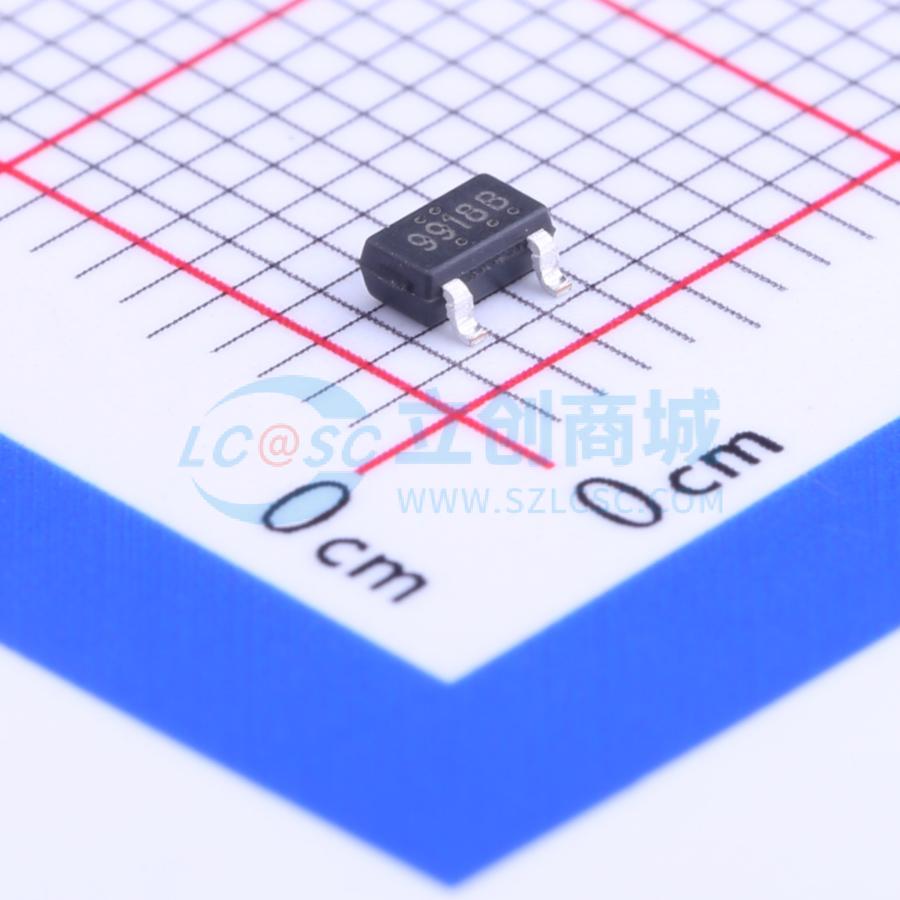

温馨提醒：图片仅供参考，商品以实物为准
BP9918B
输出120mA 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度非隔离降压型LED驱动芯片BP9918B 恒流驱动 85~265Vac输入 5%电流精度 LED短路保护 欠压保护 LED球泡灯 LED蜡烛灯 LED照明应用
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- BP9918B
- 商品编号
- C107616
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压 | - | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 120mA | |
| 调光 | - | |
| 特性 | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+105℃ |
商品概述
BP9918B是一款专用于LED照明的恒流驱动芯片，应用于非隔离降压型LED驱动电源。采用专利的恒流架构和控制方法，芯片内部集成500V功率开关，只需要极少的外围组件就可以达到优异的恒流特性。而且无需辅助绕组供电和检测，系统成本极低。
商品特性
- 高精度降压型的LED恒流驱动芯片
- 工作在电感电流临界连续模式
- 适用于85Vac~265Vac全范围输入电压的非隔离降压型LED恒流电源
- 内部集成500V功率开关
- 采用专利的退磁检测技术和高压供电技术，无需辅助绕组的检测和供电
- 外围器件更简单，节约系统成本和体积
- 带有高精度的电流采样电路
- 采用专利的恒流控制技术，实现高精度的LED恒流输出和优异的线电压调整率
- 输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整率
- 具有多重保护功能，包括LED短路保护，欠压保护，芯片温度过热调节功能等
- 采用SOT23 - 3封装
- 集成高压供电功能
- 宽电压输入电压
- ±5% LED输出电流精度
应用领域
- 非隔离降压型LED驱动电源
