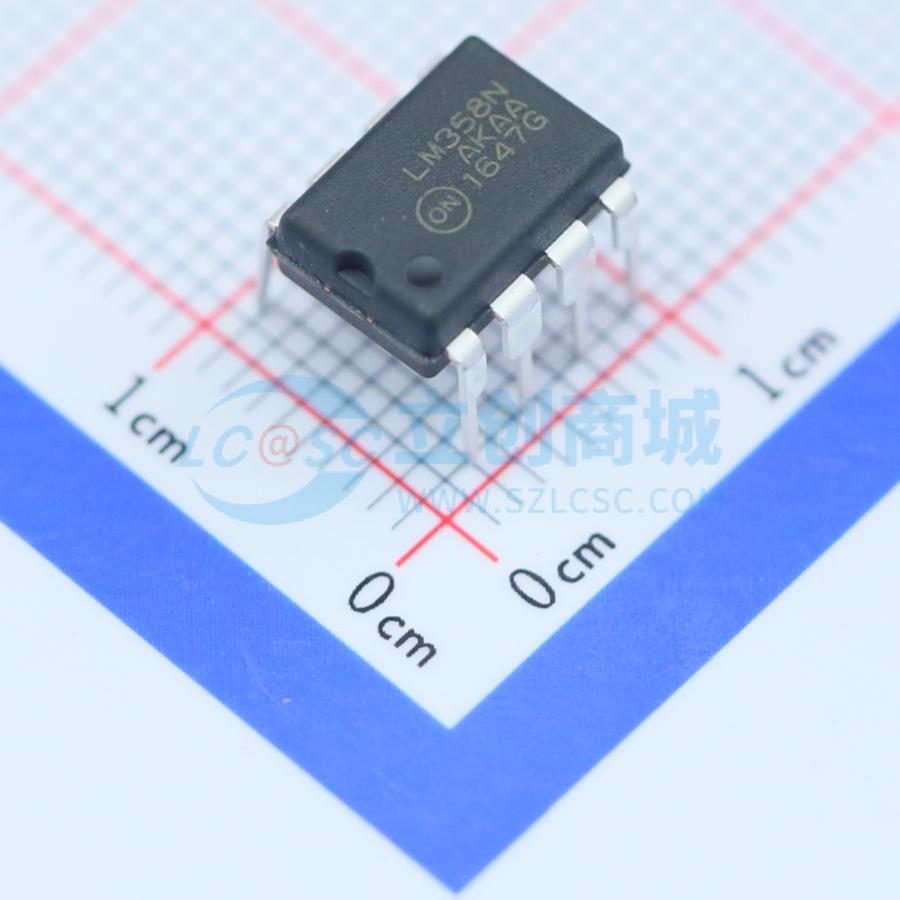

LM358NG

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 双运算放大器，LM358 DIP8封装，LM Series 0.6 V/us 32 V Single Supply Quad Operational Amplifier - PDIP-8
品牌名称: onsemi(安森美)
商品型号: LM358NG
商品编号: C107620
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.02克(g)

商品参数

	属性	参数值
	输入失调电流(Ios)	5nA
	共模抑制比(CMRR)	70dB
	静态电流(Iq)	1.5mA
	输出电流	40mA
	工作温度	0℃~+70℃
	单电源电压	3V~32V
	双电源电压(Vee~Vcc)	-16V~16V
	功能特性	内置补偿；ESD保护

商品概述

本产品为单电源双运算放大器。这些双运算放大器采用了为四运算放大器优化的电路设计，具有低功耗消耗，共模输入电压范围可扩展至地/VEE，支持单电源或双电源工作。LM358系列相当于二分之一的LM324。与单电源应用中的标准运算放大器类型相比，这些放大器具有多个明显优势。它们可以在低至3.0 V或高达32 V的电源电压下工作，静态电流（单放大器基准）约为MC1741的五分之一。共模输入范围包含负电源，因此在许多应用中无需外部偏置元件。输出电压范围也包含负电源电压。LM358系列由两个内部补偿的两级运算放大器组成。每个放大器的第一级由差分输入器件Q20和Q18、输入缓冲晶体管Q21和Q17，以及差分转单端转换器Q3和Q4构成。第一级不仅实现第一级增益功能，还完成电平移位和跨导降低功能。通过降低跨导，可使用尺寸更小的补偿电容（仅5.0 pF），从而节省芯片面积。跨导降低通过拆分Q20和Q18的集电极实现。该输入级的另一个特点是，在单电源工作时，输入共模范围可包含负电源或地，不会使输入器件或差分转单端转换器饱和。第二级为标准电流源负载放大级。每个放大器由具有低温度系数的内部电压调节器偏置，因此可为每个放大器提供良好的温度特性以及出色的电源抑制性能。

商品特性

输出带短路保护
真差分输入级
单电源工作范围:3.0 V 至 32 V
低输入偏置电流
内部补偿
共模范围扩展至负电源
支持单电源和双电源工作
输入端配有ESD钳位，可提升器件坚固性且不影响工作
带NCV前缀的产品适用于要求独特场所和控制变更要求的汽车及其他应用；符合AEC-Q100认证，具备PPAP能力
器件符合无铅、无卤素/无BFR要求，符合RoHS标准

应用领域

汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	7mV
	输入失调电压温漂(Vos TC)	7uV/℃
	压摆率(SR)	-
	输入偏置电流(Ib)	45nA
