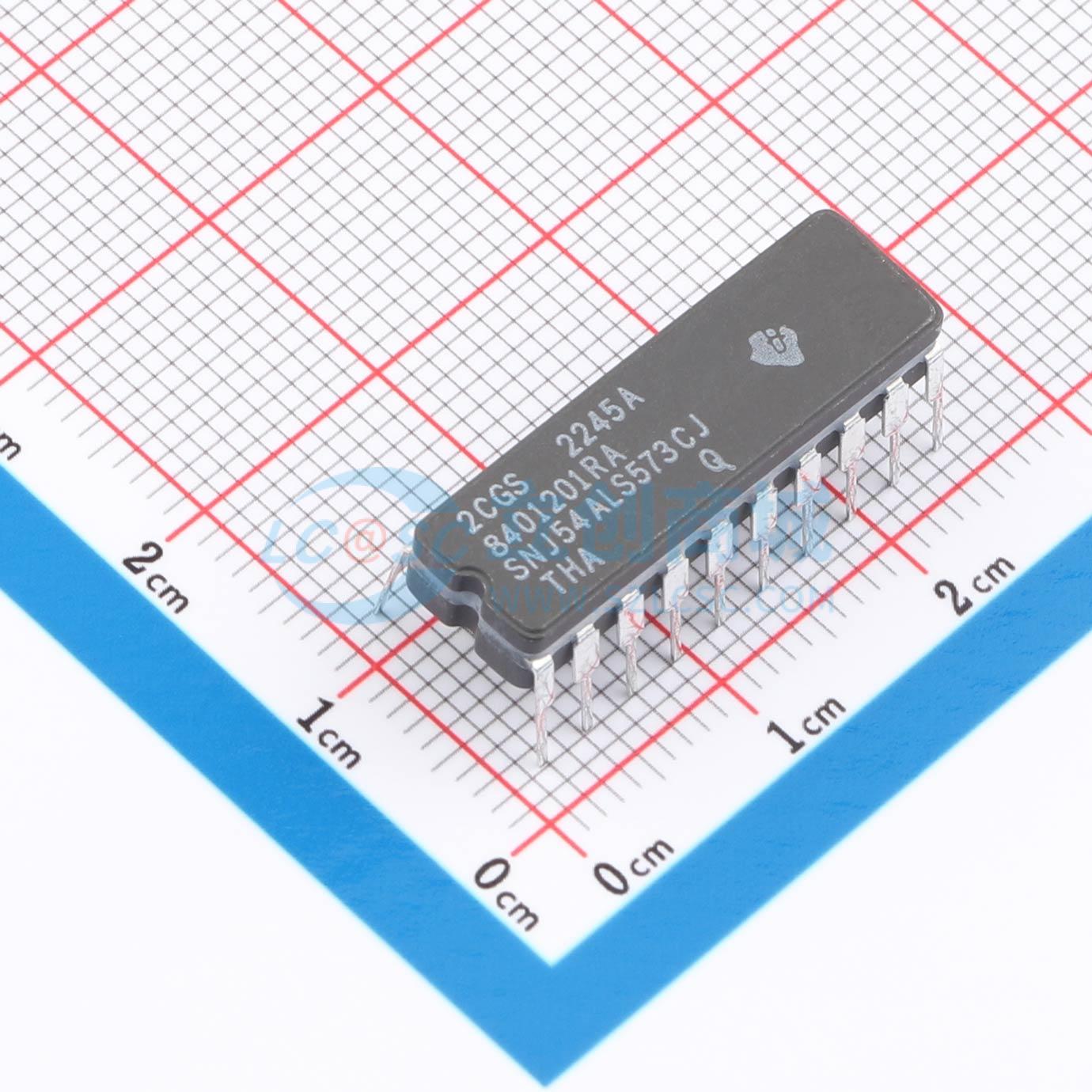

SNJ54ALS573CJ实物图

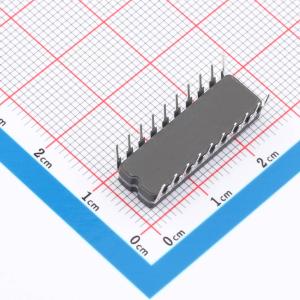

  • SNJ54ALS573CJ商品缩略图
  • SNJ54ALS573CJ商品缩略图
  • SNJ54ALS573CJ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SNJ54ALS573CJ

八进制D型透明锁存器,带三态输出

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
SNJ54ALS573CJ
商品编号
C107638
商品封装
CDIP-20​
包装方式
管装
商品毛重
109.833333克(g)

商品参数

暂无内容图标

参数完善中

商品概述

这些八进制 D 型透明锁存器具有三态输出,专门设计用于驱动高电容或相对低阻抗负载。它们特别适用于实现缓冲寄存器、输入/输出端口、双向总线驱动器和工作寄存器。

当锁存使能(LE)输入为高电平时,输出(Q)响应数据(D)输入。当 LE 为低电平时,输出被锁存以保留已设置的数据。

缓冲输出使能(OE)输入可用于将八个输出置于正常逻辑状态(高或低)或高阻抗状态。在高阻抗状态下,输出不会显著加载或驱动总线线路。高阻抗状态和增强的驱动能力使其能够在无需接口或上拉组件的情况下驱动总线线路。

OE 不影响锁存器的内部操作。当输出处于高阻抗状态时,可以保留旧数据或输入新数据。

SN54ALS573C、SN54AS573A …… J 或 W 封装 SN74ALS573C、SN74AS573A …… DW 或 N 封装(顶视图) SN54ALS573C、SN54AS573A …… FK 封装(顶视图)

SN54ALS573C 和 SN54AS573A 的工作温度范围为 -55°C ~ 125°C。SN74ALS573C 和 SN74AS573A 的工作温度范围为 0°C ~ 70°C。

商品特性

  • 三态缓冲型输出可直接驱动总线线路
  • 总线结构引脚排列
  • 真逻辑输出
  • 封装选项包括塑料小外形(DW)封装、陶瓷芯片载体(FK)、标准塑料(N)和陶瓷(J)300 密耳双列直插式封装(DIP)以及陶瓷扁平(W)封装
