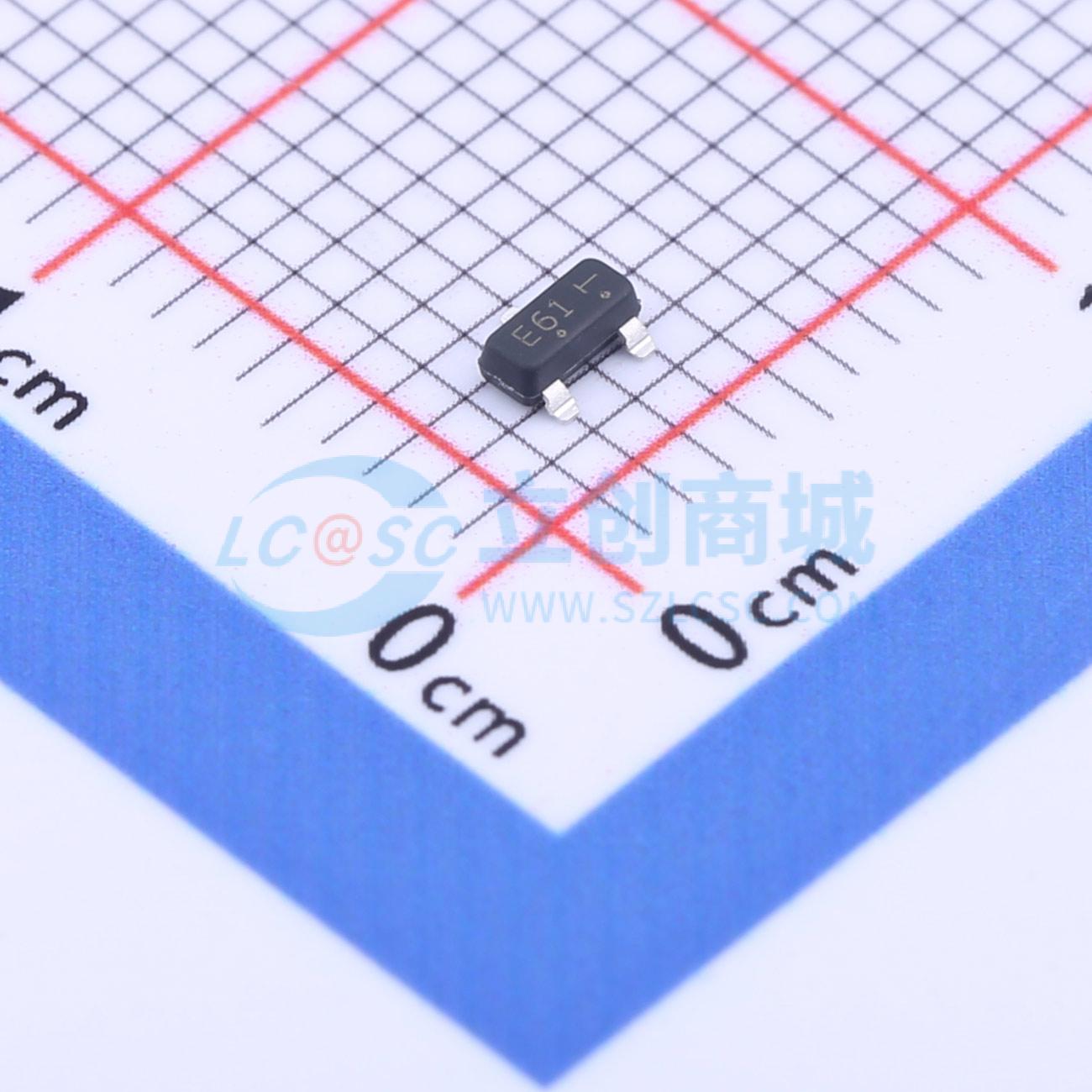

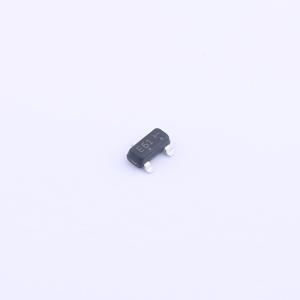

温馨提醒：图片仅供参考，商品以实物为准
LESDA6V1LLT1G
ESD 5.25V截止 峰值浪涌电流：18A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LESDA V1LLT1是一款双片式电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。对于正瞬态，它将电压钳位在逻辑电平电源略上方；对于负瞬态，它将电压钳位至低于地电位一个二极管压降。仅连接引脚1和2时，它也可作为双向抑制器工作。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESDA6V1LLT1G
- 商品编号
- C976206
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.25V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 140pF |
商品概述
LESDA6V1LLT1G是一款双片式电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。对于正瞬态，它将电压钳位在逻辑电平电源略上方；对于负瞬态，将电压钳位至低于地电位一个二极管压降。仅连接引脚1和2时，它也可作为双向抑制器工作。
商品特性
- 2个单向瞬态抑制（Transil）功能
- 低漏电流：在击穿电压（VBR）下，IR 最大值 < 20 μA
- 300W 峰值脉冲功率（8/20 μs）
- 高静电放电保护等级：高达25 kV
- 产品材料符合RoHS要求且无卤
应用领域
-计算机-打印机-通信系统-RS232 输入/输出端口保护
