温馨提醒：图片仅供参考，商品以实物为准

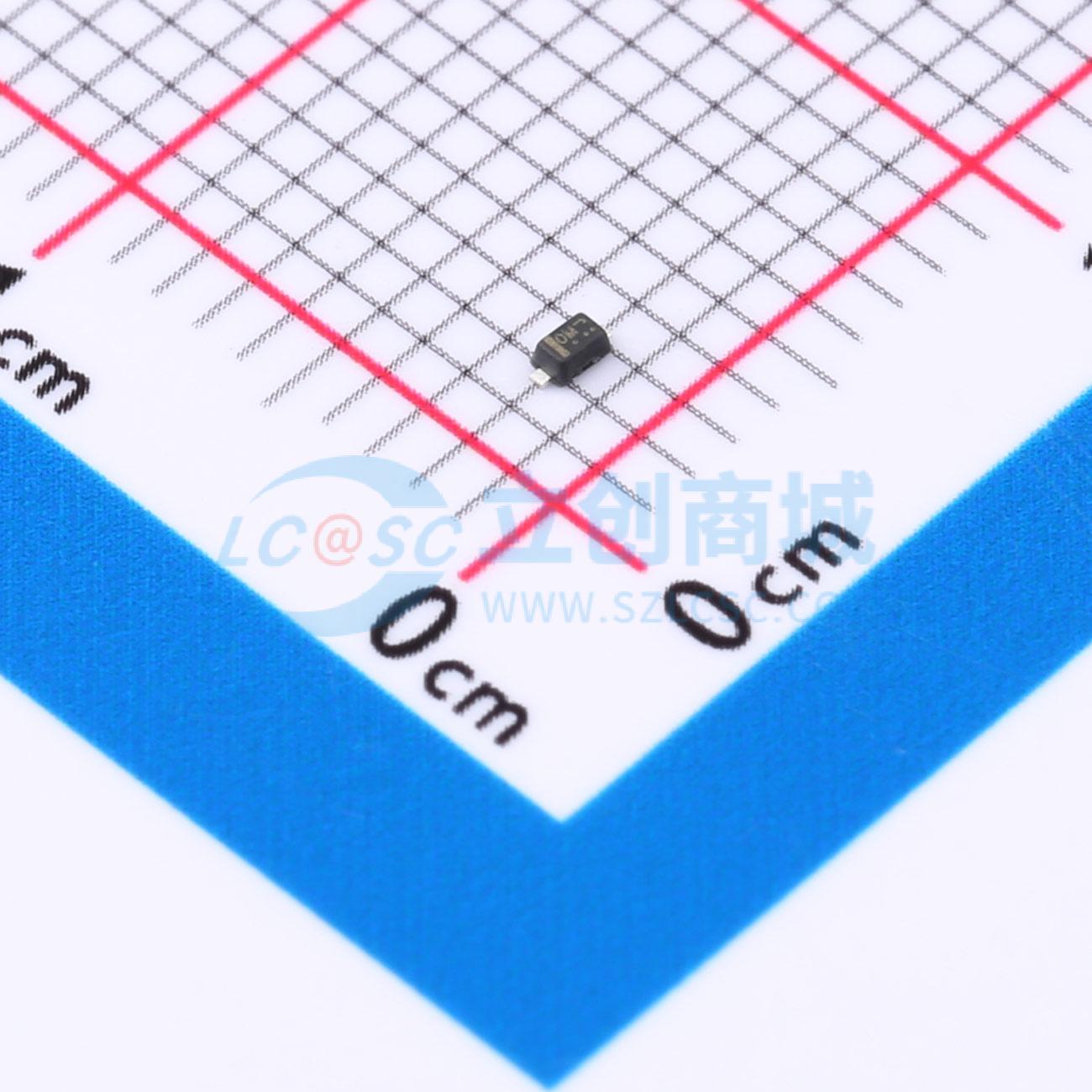

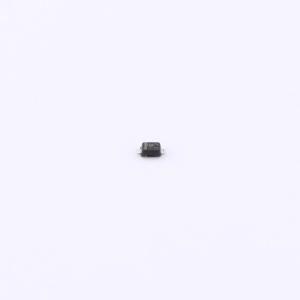

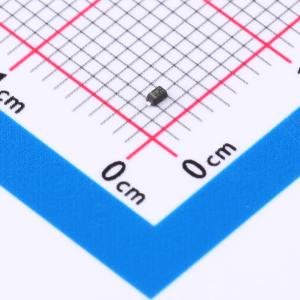

LM5Z11VT1G
耐压:11V 电流:0.1uA@8.0V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列齐纳二极管采用SOD-523表面贴装封装。它们旨在提供电压调节保护，特别适用于空间有限的情况。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LM5Z11VT1G
- 商品编号
- C976207
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 11V | |
| 反向电流(Ir) | 100nA@8V | |
| 稳压值(范围值) | 10.4V~11.6V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 200mW | |
| 阻抗(Zzt) | 20Ω | |
| 阻抗(Zzk) | 160Ω | |
| 工作结温范围 | -65℃~+150℃ | |
| 精度 | - |
商品概述
该系列齐纳二极管采用SOD - 523表面贴装封装，旨在提供电压调节保护，特别适用于空间有限的情况，适合用于手机、手持便携式设备和高密度印刷电路板等应用。
商品特性
- 标准齐纳击穿电压范围为2.0 V至75 V
- 稳态功率额定值为200 mW
- 小尺寸外形：0.047英寸×0.032英寸（1.20 mm×0.80 mm）
- 低外形高度：0.028英寸（0.7 mm）
- 人体模型静电放电等级为3级（>16 kV）
- 带有S前缀，适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序能力
应用领域
- 手机
- 手持便携式设备
- 高密度印刷电路板
