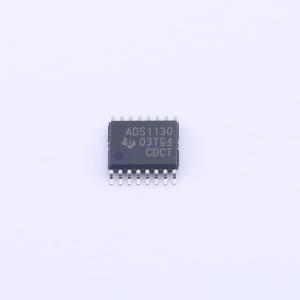

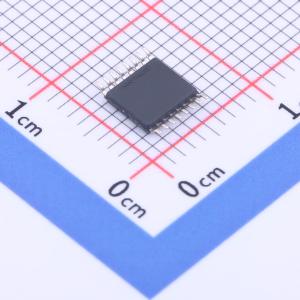

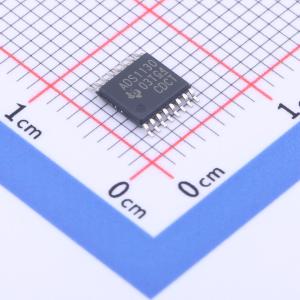

温馨提醒：图片仅供参考，商品以实物为准
ADS1130IPWR
ADS1130IPWR
- 描述
- 18位噪声自由分辨率，内置低噪声增益放大器、振荡器和18位ΔΣADC，适用于桥式传感器应用，包括称重秤和应变计。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1130IPWR
- 商品编号
- C105183
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 18位 | |
| 采样率 | 10Hz；80Hz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.3V | |
| 接口类型 | 串行 | |
| 差分输入 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADS1130是一款高精度18位模数转换器（ADC）。它集成了片上低噪声增益放大器、片上振荡器和高精度18位Δ-Σ ADC，为桥式传感器应用（包括称重秤和应变计）提供了完整的前端解决方案。 低噪声放大器的增益为64，支持±39mV的满量程差分输入。Δ-Σ ADC具有18位有效分辨率，由三阶调制器和四阶数字滤波器组成。支持两种数据速率：10SPS（同时抑制50Hz和60Hz）和80SPS。ADS1130可进入低功耗待机模式，也可在掉电模式下完全关闭。 ADS1130的所有功能均由专用引脚控制，无需对数字寄存器进行编程。数据通过易于隔离的串行接口输出，可直接连接到MSP430和其他微控制器。 ADS1130采用TSSOP - 16封装，工作温度范围为-40°C至+85°C。
商品特性
- 18位无噪声分辨率
- 桥式传感器完整前端
- 片上增益为64
- 片上振荡器
- 可选10SPS或80SPS数据速率
- 10SPS时同时抑制50Hz和60Hz
- 用于比例测量的高达5V的外部电压基准
- 简单的引脚驱动控制
- 两线串行数字接口
- 微型TSSOP - 16封装
- 电源范围：2.7V至5.3V
应用领域
- 称重秤
- 应变计
