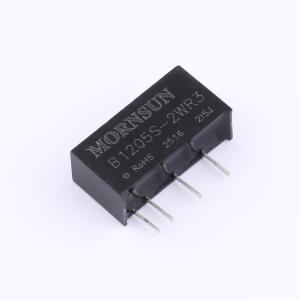

温馨提醒：图片仅供参考，商品以实物为准
B1205S-2WR3
10.8V~13.2V 5V 400mA 2W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2W隔离式DC-DC转换器，固定输入电压，非稳压双路/单路输出。适用于分布式电源系统中需要隔离电压的应用场景，输入电源电压相对稳定，变化在±10% Vin以内，需要高达1500VDC的输入到输出隔离电压，且对输出稳压要求不太严格。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B1205S-2WR3
- 商品编号
- C970826
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 400mA | |
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 静态电流(Iq) | 8mA | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 7.05mm | |
| 高度 | 10.16mm |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围： -40°C to +105°C
- 效率高达 86%
- 功率密度高
- 隔离电压1500VDC
- 国际标准引脚方式
- 满足IEC62368, UL62368, EN62368 标准
