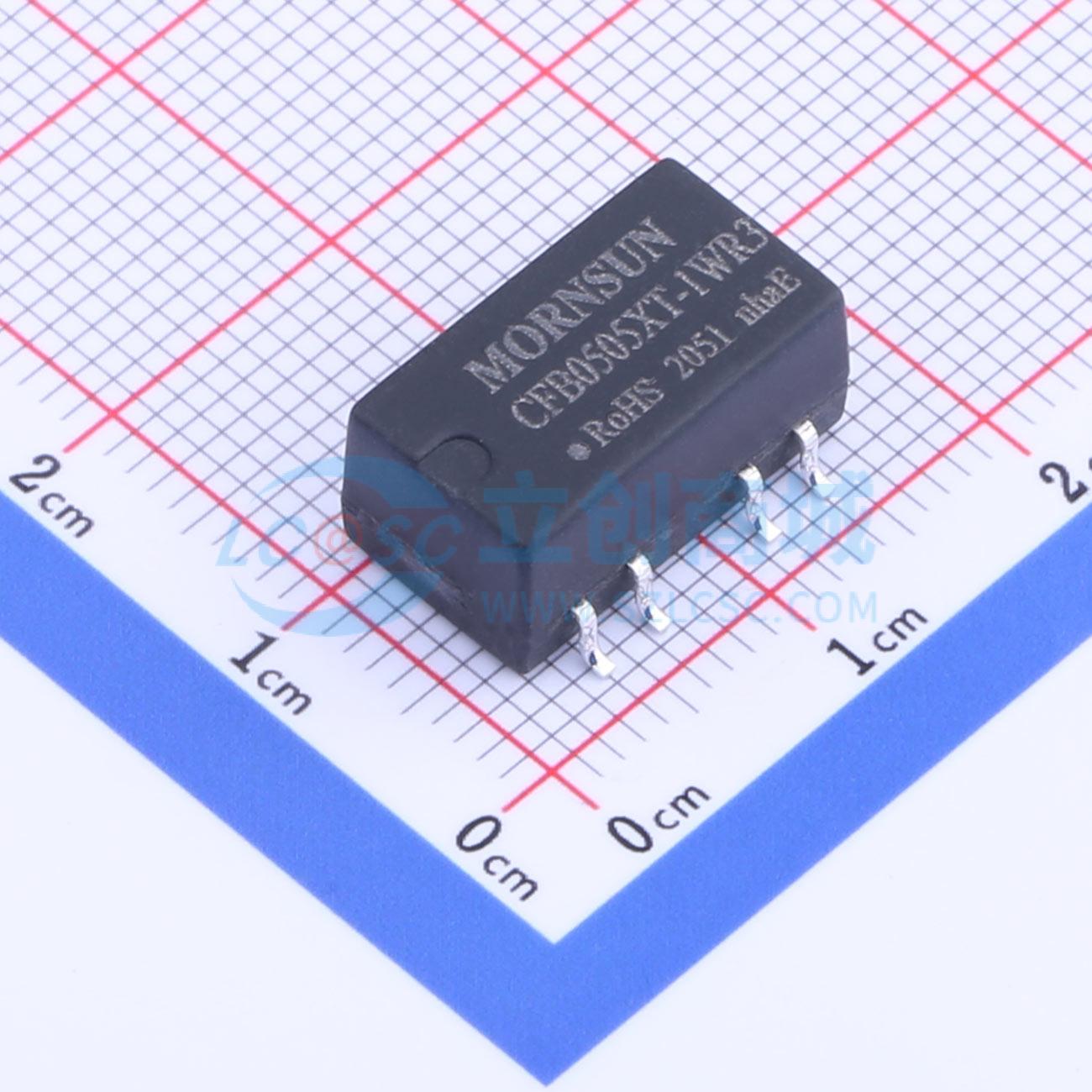

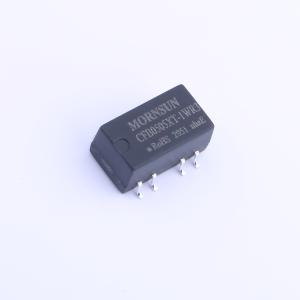

温馨提醒：图片仅供参考，商品以实物为准
CFB0505XT-1WR3
DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：连续短路保护。 工作环境温度范围：-40℃至+105℃。 紧凑型贴片封装。 输入输出隔离测试电压3kVAC/4.2kVDC。 行业标准引脚排列。 符合汽车电磁兼容性标准。应用：分布式电源系统中需要隔离输出的应用。 汽车电机控制和驱动系统，如汽车通信系统控制器、发动机控制系统、点火系统、电机电压监测、电子油门踏板、汽车消防压力检测系统、车门和尾灯控制器、空调控制和电池管理系统（BMS）
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- CFB0505XT-1WR3
- 商品编号
- C970817
- 商品封装
- SMD
- 包装方式
- 管装
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2200uF |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 270kHz | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 15.24mm | |
| 宽度 | 11.4mm | |
| 高度 | 7.25mm |
商品概述
CFB0505XT - 1WR3产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计的。
商品特性
- 可持续短路保护
- 工作温度范围: -40°C to +105°C 小型SMD封装
- 隔离电压3000VAC/4200VDC
- 国际标准引脚方式满足汽车EMC标准
- 满足AEC - Q100汽车标准（测试中）
- 通过EN62368认证
应用领域
- 汽车控制与驱动系统
- 车用通讯系统
- 电机控制器
- 发动机控制系统
- 点火系统
- 电机电压监测
- 电子油门踏板
- 汽车轮胎压力检测系统
- 车门与尾灯控制器
- 空调控制
- 电池管理系统（BMS）
