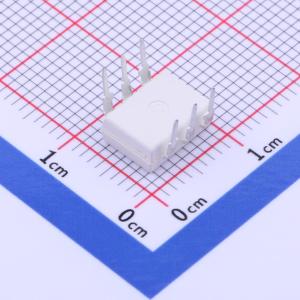

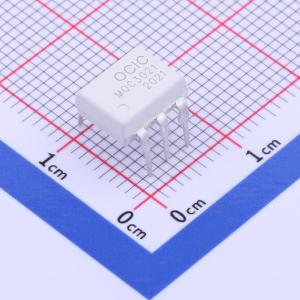

CYMOC3021
双向可控硅 无过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 均由一个 GaAs 红外发光二极管与一个单片硅光电双向可控硅开关元件光耦合组成。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYMOC3021
- 商品编号
- C970349
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | - | |
| 正向压降(Vf) | 1.18V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 正向电流 | 60mA | |
| 负载电压 | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 100V/us | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.25mA | |
| 浪涌电流 | 1A |
商品概述
CYMOC302X、CYMOC305X 系列器件均由一个砷化镓红外发射二极管与一个单片硅光电双向可控硅光耦合而成。
商品特性
- 峰值击穿电压：CYMOC302X 为 - 400V；CYMOC305X 为 - 600V
- 输入与输出之间具有高隔离电压（Viso = 5000V rms）
- 采用紧凑的双列直插式封装
- 无铅且符合 RoHS 标准
应用领域
- 隔离式线路接收器
- 螺线管/阀门控制
- 灯光控制
- 静态功率开关
- 交流电机驱动器
- 电磁接触器
- 温度控制
- 交流电机启动器
- 固态继电器
