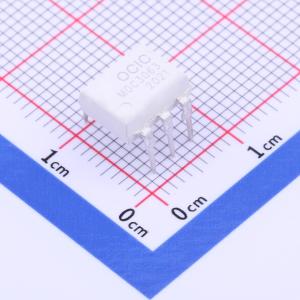

温馨提醒：图片仅供参考，商品以实物为准
CYMOC3063
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CYMOC304X、CYMOC306X、CYMOC308X系列器件中系由一个GaAs红外发光二极管一个硅感光双向可控硅组成的光电耦合器件。元件设计为电子及功率双向可控硅控制单元，可应用于交流240V以下的电阻及电感负载等电路之间的信号传输，使输入端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYMOC3063
- 商品编号
- C970351
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | - | |
| 正向压降(Vf) | 1.5V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 正向电流 | 60mA | |
| 负载电压 | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 250mW | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.25mA | |
| 浪涌电流 | 1A |
商品概述
CYMOC304X、CYMOC306X、CYMOC308X系列器件中系由一个GaAs红外发光二极管一个硅感光双向可控硅组成的光电耦合器件。元件设计为电子及功率双向可控硅控制单元，可应用于交流240V以下的电阻及电感负载等电路之间的信号传输，使输入端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
商品特性
- 峰值击穿电压：
- 400V：CYMOC304X
- 600V：CYMOC306X
- 800V：CYMOC308X
- 输入输出之间高隔离电压 (Viso = 5000V rms)
- 紧凑双列直插封装
- 无铅和符合EU REACH和RoHS
- UL认证（NO.:E497745）
- CQC认证（NO:CQC20001238665）
应用领域
- 工业控制
- 红绿灯
- 自动售货机
- 固态继电器
- 镇流器
- 电磁阀/阀控制
- 静态AC电源开关
- 白炽灯调光器
- 电机控制器
- 医疗电子行业
