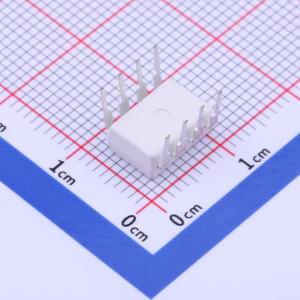

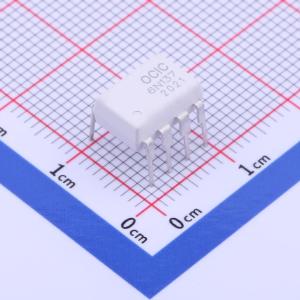

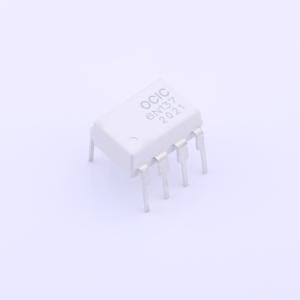

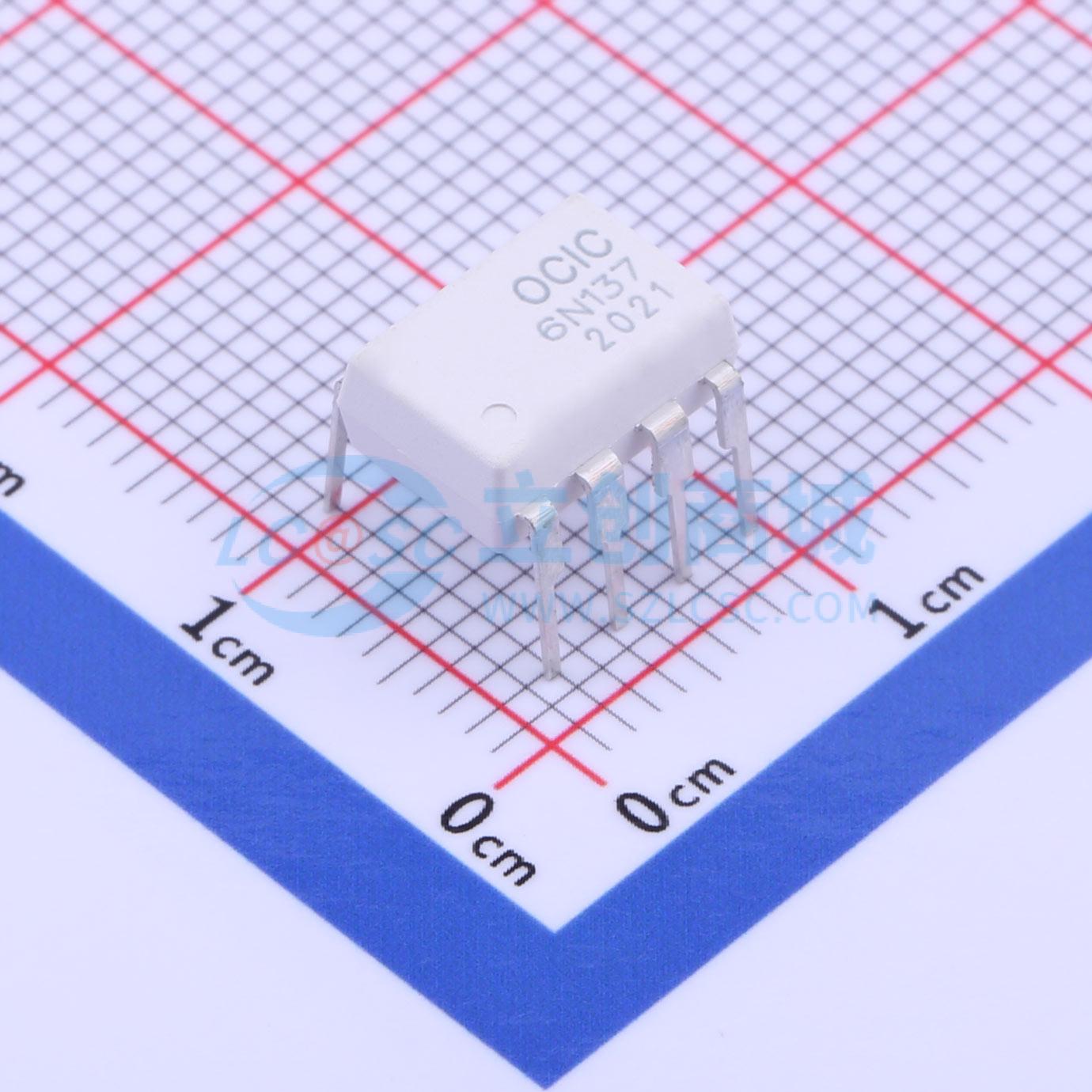

温馨提醒：图片仅供参考，商品以实物为准
CY6N137
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CY6N137光耦合器由一个850纳米的AlGaAS LED和一个集成光电探测器高速逻辑门输出器件组成。它的封装形式有DIP-8和SMD-8。屏蔽提供了典型值为10 KV/μs优越的共模抑制典型。CY6N137的最低共模抑制比为5KV/μs
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CY6N137
- 商品编号
- C970352
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.8V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA |
商品概述
CY6N137光耦合器由一个850纳米的AlGaAS LED和一个集成光电探测器高速逻辑门输出器件组成。它的封装形式有DIP-8和SMD-8。 屏蔽提供了典型值为10 KV/μs优越的共模抑制典型。CY6N137的最低共模抑制比为5KV/μs
商品特性
- 非常高的速度– 10 MBit/s
- 优越的共模抑制比CMR - 10 kV/μs
- 在 - 40°C至 + 85°C条件下扇出数超过8逻辑门输出
- 高隔离耐压（V150 = 5000 Vrms）
- 先通输出
- 线或逻辑：集电极开路
- 符合EU REACH和RoHS UL认证（NO.:E497745）
应用领域
- LSTTL to TTL, LSTTL or 5 - volt CMOS
- 线路接收器，数据传输
- 数据多路复用
- 开关电源
- 脉冲更换变压器
- 电脑周边接口
