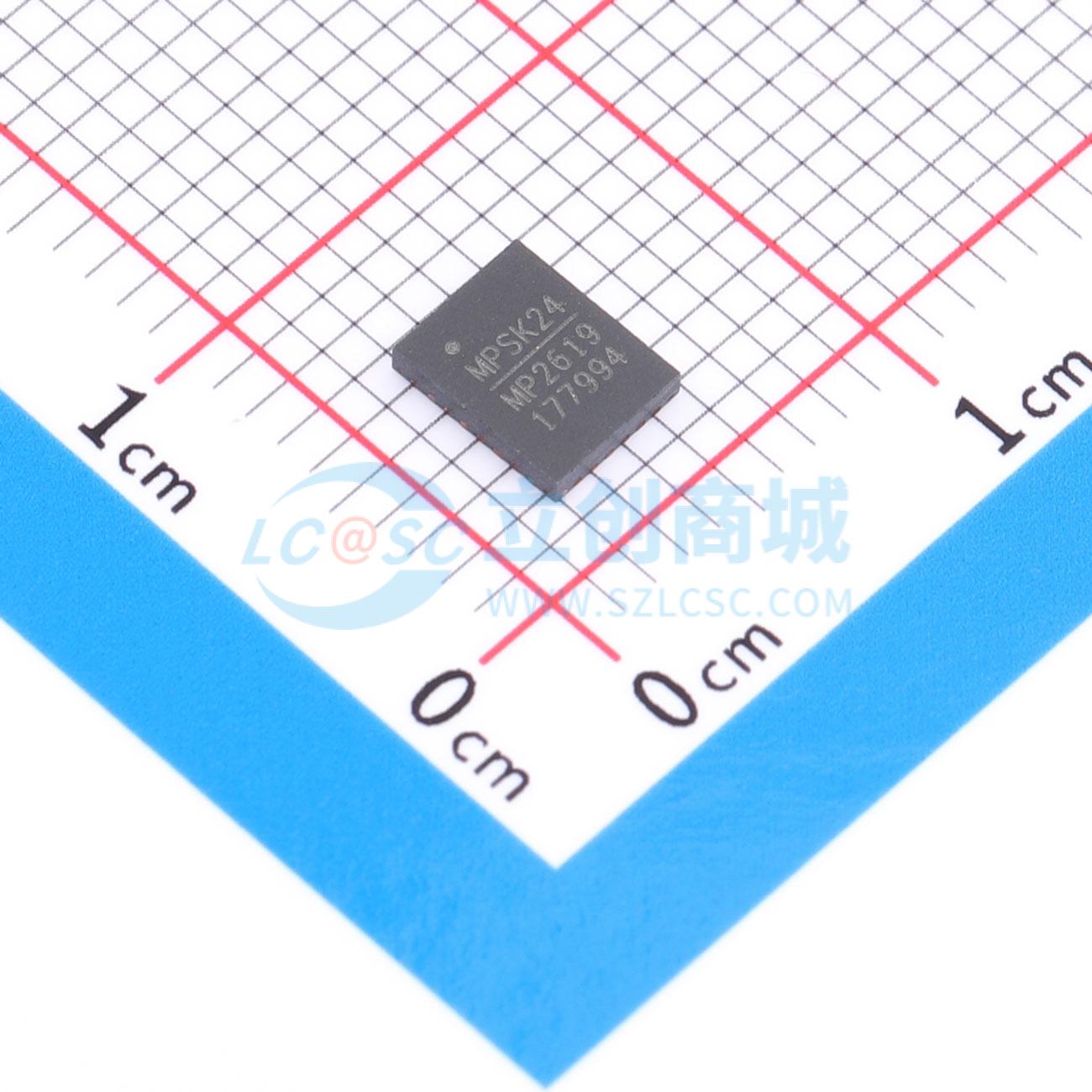

MP2619EV-LF-P

2A,24V输入,600kHz 2-3节开关型锂离子电池充电器，带系统电源路径管理

描述: 是一款用于2-3节锂离子电池组的单片开关充电器，内置内部功率MOSFET。它通过电流模式控制实现高达2A的充电电流，具有快速的环路响应和易于补偿的特点。充电电流可以通过精确的检测电阻来编程。采用两个控制回路调节电池电压和充电电流，实现高精度的恒流充电和恒压充电。系统电源路径管理功能可自动选择输入或电池为系统供电，确保系统的持续供电。电源路径管理将充电电流与系统负载分开。当实现输入电流的共享时，充电电流会根据系统电流的增加而下降。故障状态保护包括逐周期电流限制和热关断。其他安全功能包括电池温度监测、充电状态指示和可编程定时器以完成充电周期。采用28引脚、4mm x 5mm QFN封装。
品牌名称: MPS(芯源)
商品型号: MP2619EV-LF-P
商品编号: C969059
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.225389克(g)

商品参数

商品概述

MP2619 是一款用于 2 - 3 节锂离子电池组的单片开关充电器，内置功率 MOSFET。它采用电流模式控制，可实现高达 2A 的充电电流，具有快速的环路响应和易于补偿的特点。充电电流可通过精确的检测电阻来检测电流进行编程。 MP2619 使用两个控制环路调节电池电压和充电电流，以实现高精度的恒流 (CC) 充电和恒压 (CV) 充电。系统电源路径管理功能通过自动选择输入电源或电池为系统供电，确保系统持续供电。电源路径管理将充电电流与系统负载分离。当 MP2619 实现输入电流的分配时，充电电流会随着系统电流的增加而降低。故障保护包括逐周期限流和热关断。其他安全特性包括电池温度监测、充电状态指示和可编程定时器以结束充电周期。 MP2619 采用 28 引脚、4mm x 5mm QFN 封装。

商品特性

为 2 - 3 节锂离子电池组充电
宽工作输入范围
高达 2A 可编程充电电流
具有电流分配功能的电源路径管理
±0.75% 电池电压 (VBATT) 精度
0.2Ω 内部功率 MOSFET 开关
高达 90% 的效率
固定 600kHz 频率
对完全耗尽的电池进行预充电
充电操作指示
输入电源和电池故障指示
热关断
逐周期过流保护
电池温度监测和保护

应用领域

上网本电脑
分布式电源系统
2 节或 3 节锂离子电池充电器
线性稳压器的预稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	5.5V~24V
	最大充电电流	2A
	电池类型	锂电池

	属性	参数值
	电池节数	2~3
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	12uA
