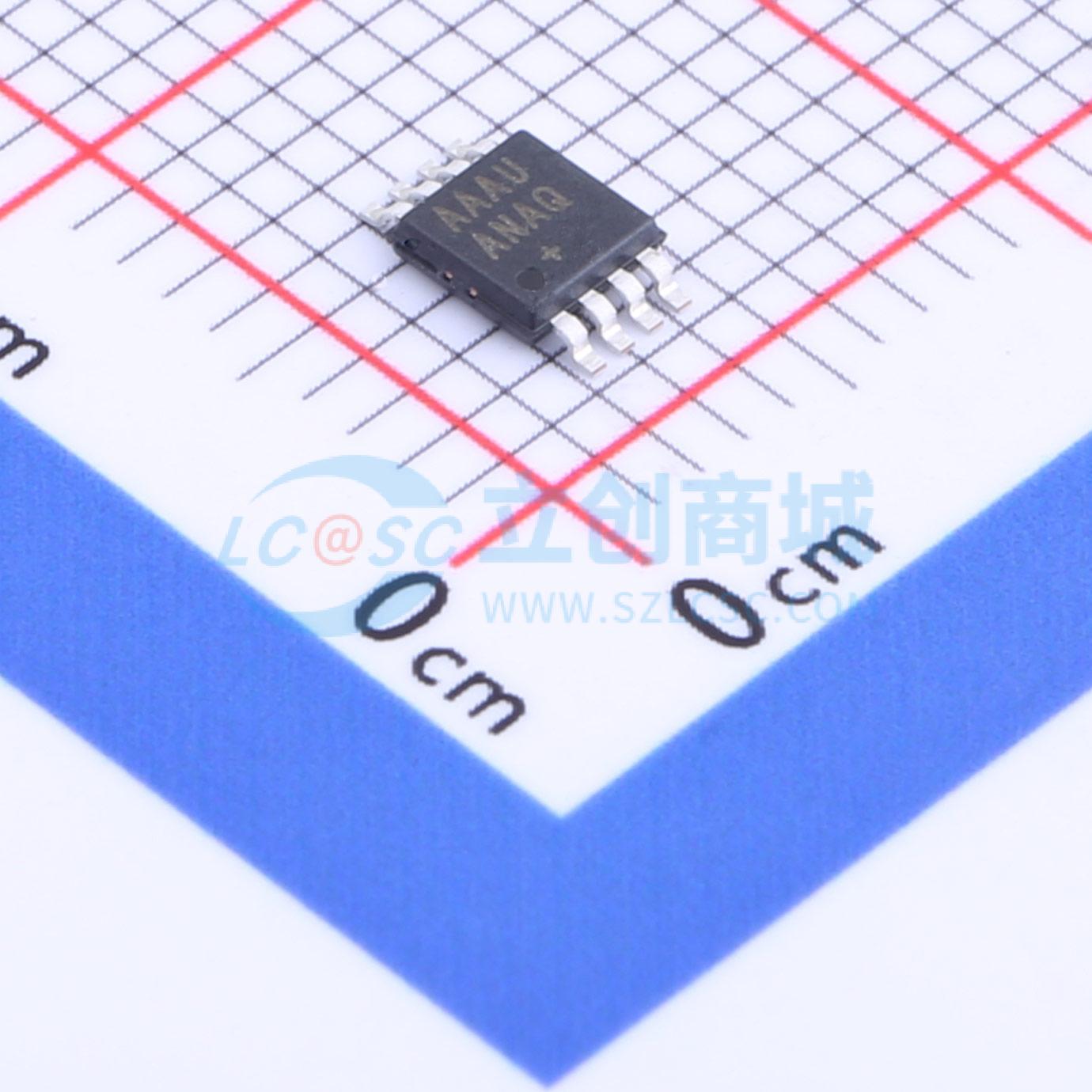

温馨提醒：图片仅供参考，商品以实物为准

MAX5075AAUA+T

推挽式FET驱动器带集成振荡器和时钟输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成推挽式FET驱动器，带有振荡器和时钟输出
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5075AAUA+T
商品编号: C969101
商品封装: UMAX-8-EP
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

MAX5075是一款+4.5V至+15V推挽式、电流馈电拓扑驱动子系统，集成振荡器，适用于48V模块电源。 MAX5075具备一个可编程、精确的集成振荡器，带有同步时钟输出，可用于同步外部PWM级。单个外部电阻可将内部振荡器频率设置为50kHz至1.5MHz。 MAX5075集成了一个双MOSFET驱动器，峰值驱动电流为±3A，占空比为50%。MOSFET驱动器产生互补信号，用于驱动外部以地为参考的n沟道MOSFET。 MAX5075的时钟输出频率与MOSFET驱动频率之比有1倍、2倍和4倍可选。

商品特性

MAX5075是一款+4.5V至+15V推挽式、电流馈电拓扑驱动子系统，集成振荡器，适用于电信模块电源。
单个外部电阻可将内部振荡器频率设置为50kHz至1.5MHz。
MAX5075集成了一个双MOSFET驱动器，峰值驱动电流为±3A，占空比为50%。
MAX5075的时钟输出频率与MOSFET驱动频率之比有1倍、2倍和4倍可选。
MAX5075采用散热增强型8引脚μMAX封装，工作温度范围为-40℃至+125℃。
电流馈电、推挽式驱动子系统
可编程、精确的内部振荡器
单+4.5V至±15V电源电压范围
双±3A栅极驱动输出
无容性负载、250kHz时工作电流为1mA
同步时钟频率生成选项
散热增强型8引脚μMAX封装
-40℃至±125℃工作温度范围

应用领域

电流馈电、高效电源模块
电源构建子系统
推挽式驱动子系统

数据手册PDF

放大查看下载PDF

优惠活动

3.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	3A

	属性	参数值
	工作电压	4.5V~15V
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
