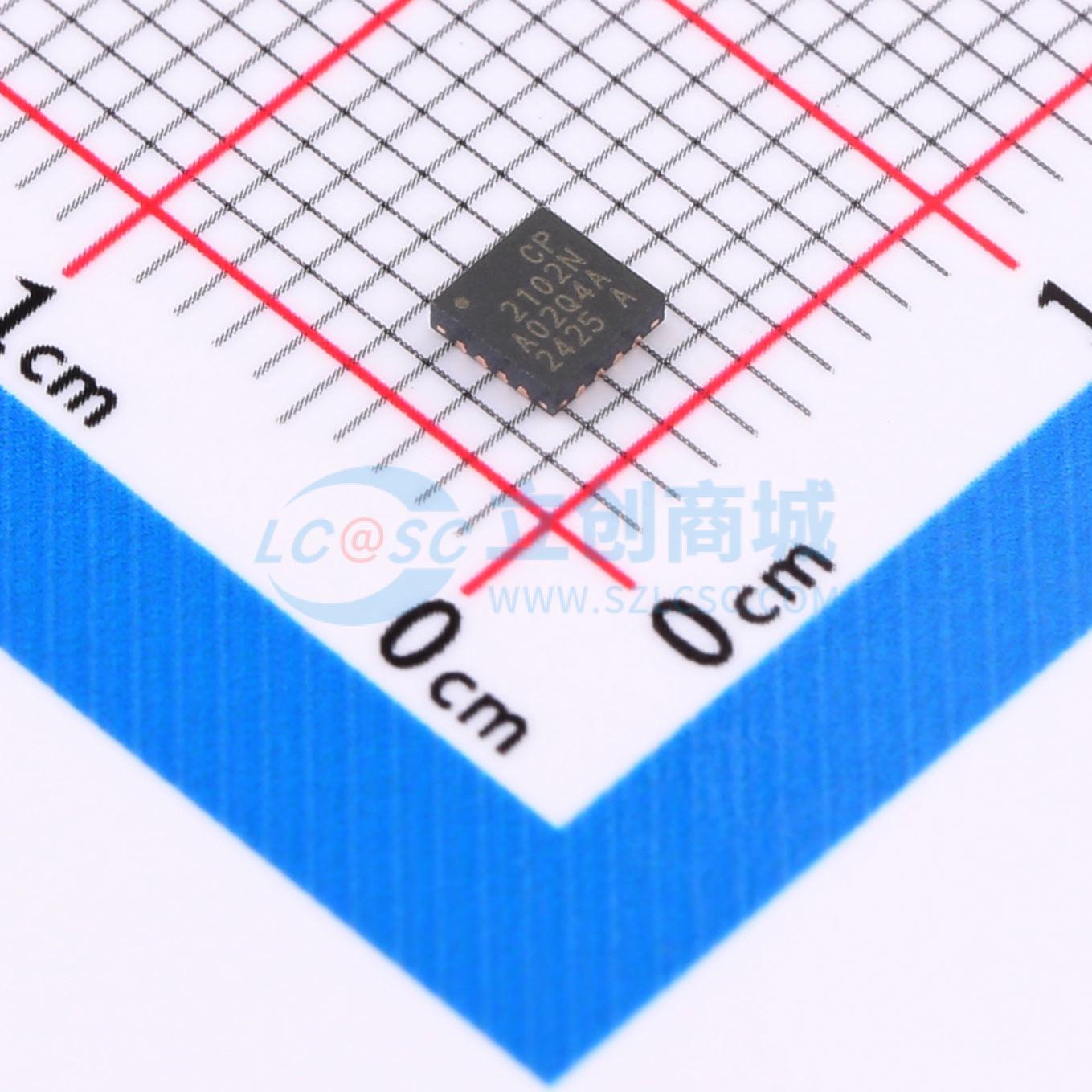

温馨提醒：图片仅供参考，商品以实物为准

CP2102N-A02-GQFN20R

USB转UART桥接器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CP2102N设备是USBXpress系列的一部分，提供USB到UART的数据传输。集成了USB 2.0全速功能控制器、USB收发器和异步收发器（UART）。支持多种应用领域，如POS终端、医疗设备、USB加密狗等。
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: CP2102N-A02-GQFN20R
商品编号: C969913
商品封装: QFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.243克(g)

商品参数

商品概述

CP2102N 器件属于 USBXpress 系列，旨在通过消除固件复杂性和缩短开发时间，快速为您的应用添加 USB 功能。这些高度集成的 USB 转 UART 桥接控制器，使用最少的组件和 PCB 空间，为将 RS - 232 设计升级为 USB 提供了简单的解决方案。CP2102N 在小至 3 mm×3 mm 的封装中集成了 USB 2.0 全速功能控制器、USB 收发器、振荡器和通用异步收发传输器（UART）。开发时无需其他外部 USB 组件。所有定制和配置选项都可以使用基于简单 GUI 的配置器进行选择。通过无需复杂的固件和驱动程序开发，CP2102N 器件只需极少的开发工作即可实现快速 USB 连接。

商品特性

无需进行固件开发
基于简单 GUI 的配置器
集成 USB 收发器；无需外部电阻
集成时钟；无需外部晶体
兼容 USB 2.0 全速
数据传输速率高达 3 Mbaud
USB 电池充电器检测（USB BCS 1.2 规范）
用于唤醒挂起主机的远程唤醒功能
低工作电流：9.5 mA
免版税虚拟 COM 端口驱动程序
内部 960 字节可编程 ROM，用于存储厂商 ID、产品 ID、序列号、电源描述符、版本号和产品描述字符串
片上上电复位电路
片上稳压器 — 3.3 V 输出
引脚与 CP2101/2/9（QFN28 封装）兼容
引脚与 CP2104（QFN24 封装）兼容
符合 USB 规范 2.0；全速（12 Mbps）
通过 SUSPEND 引脚支持 USB 挂起状态
单电源供电，电压范围为 3.0 至 3.6 V 或 3.0 至 5.25 V
可与现有的 COM 端口应用程序配合使用
支持 Windows、Mac 和 Linux 系统
免版税分发许可

应用领域

销售点终端
USB 加密狗
游戏控制器
医疗设备
数据记录器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART
	USB协议版本	USB 2.0
	通道数	-
	工作电压	3V~3.6V；3V~5.25V

	属性	参数值
	数据速率	3Mbps
	工作温度	-40℃~+85℃
	工作电流	13.7mA
	静态电流	1.3uA
