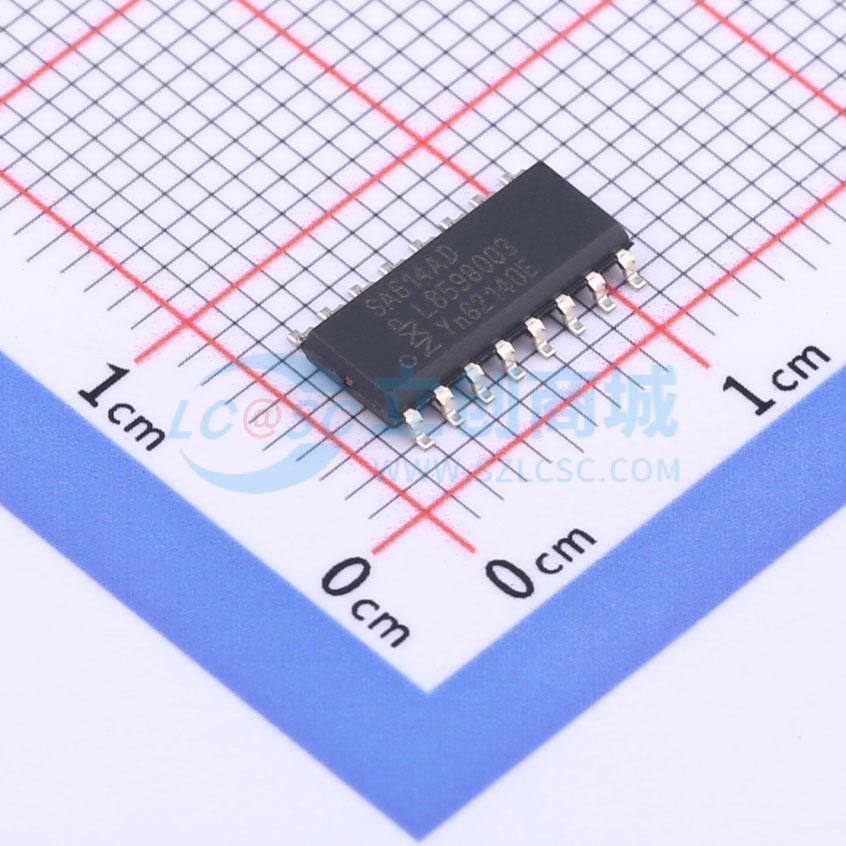

温馨提醒：图片仅供参考，商品以实物为准
SA614AD/01,118
停产 SA614AD/01,118
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- NXP(恩智浦)
- 商品型号
- SA614AD/01,118
- 商品编号
- C965494
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.283827克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF其它IC和模块 | |
| 应用领域 | 手机；ASK；FSK |
| 属性 | 参数值 | |
|---|---|---|
| 功能 | FM；IF系统 | |
| 频率 | - |
商品概述
SA614A是一款改进型单片低功耗FM中频系统。它集成了两个限幅中频放大器、正交检波器、静噪电路、对数接收信号强度指示器和稳压器。与SA604相比，SA614A具有更高的中频带宽（25 MHz），其RSSI和限幅器具备温度补偿功能，可实现更高性能的应用。SA614A采用SO（表面贴装微型）封装。
商品特性
- 低功耗：典型值为3.3 mA
- 具备温度补偿的对数RSSI，动态范围达90 dB
- 两个音频输出：静音和非静音
- 外部元件数量少；适用于晶体/陶瓷滤波器
- 出色的灵敏度：在45 MHz射频和455 kHz中频条件下，对于1 kHz音调，12 dB信纳比（信号与噪声和失真比）时，输入引脚两端为1.5 μV（在50 Ω匹配网络中为0.22 μV）
- SA614A符合蜂窝无线电规范
应用领域
- 蜂窝无线电FM中频
- 高性能通信接收机
- 高达25 MHz的中频放大和检测
- 射频电平表
- 频谱分析仪
- 仪器仪表
- FSK和ASK数据接收机
