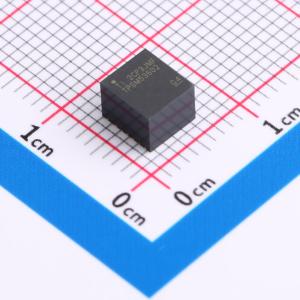

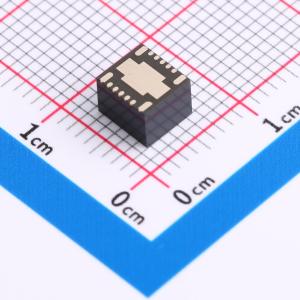

TPSM53602RDAR

36V输入、2A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用小型 5.5mm x 5mm x 4mm Enhanced HotRod? QFN 封装、具有小尺寸的 36V、2A 降压电源模块 15-B3QFN -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPSM53602RDAR
商品编号: C965496
商品封装: B3QFN-15(5x5.5)
包装方式: 编带
商品毛重: 0.96克(g)

商品参数

商品概述

TPSM53602 电源模块是一款高度集成的 2A 电源解决方案，在热增强型 QFN 封装内整合了一个带有功率 MOSFET 的 36V 输入降压直流/直流转换器、一个屏蔽式电感器和多个无源器件。5mm × 5.5mm × 4mm、15 引脚封装采用增强型 HotRod QFN 技术来实现增强的热性能、小尺寸和低 EMI。该封装尺寸的所有引脚均分布在外围，具有单个大散热垫，实现简单的布局和制造中的轻松处理。总体解决方案仅需四个外部组件，并且省去了设计流程中的环路补偿和磁性元件选择过程。TPSM53602 具有全套功能集，包括正常电源状态指示、可编程 UVLO、预偏置启动、过流和过热保护，因此是为各种应用供电的出色器件。

商品特性

5mm×5.5mm×4mm 增强型 HotRod QFN 封装
85mm² 解决方案尺寸（单面）
低 EMI：符合 CISPR11 辐射发射标准
优异的热性能：在 85°C 且无气流的情况下具有高达 14W 的输出功率
标准封装尺寸：单个大型散热焊盘和所有引脚均分布在封装外围
输入电压范围：3.8V 至 36V
输出电压范围：1V 至 7V
效率高达 95%
电源正常状态标志
精密使能端
内置断续模式短路保护、过热保护、启动至预偏置输出、软启动和 UVLO
IC 工作结温范围：–40°C 至 +125°C
工作环境温度范围： -40°C 至 +105°C
通过了 Mil-STD-883D 冲击和振动测试
与 3A TPSM53603 和 4A TPSM53604 引脚兼容
使用 TPSM53602 并借助 WEBENCH PowerDesigner 创建定制设计方案
下载 EVM 设计文件以快速进行电路板设计

应用领域

通用宽输入电压电源
工厂自动化和控制
测试和测量
负输出电压应用

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	3.8V~36V
	输出电压(Vout)	1V~7V
	输出电流(最大值)	2A
	转换效率	91%
	最大容性负载	1000uF

	属性	参数值
	静态电流(Iq)	24uA
	开关频率	1.4MHz
	特性	短路保护；过热保护
	长度	5.5mm
	宽度	5mm
	高度	4mm
	工作温度	-40℃~+105℃
