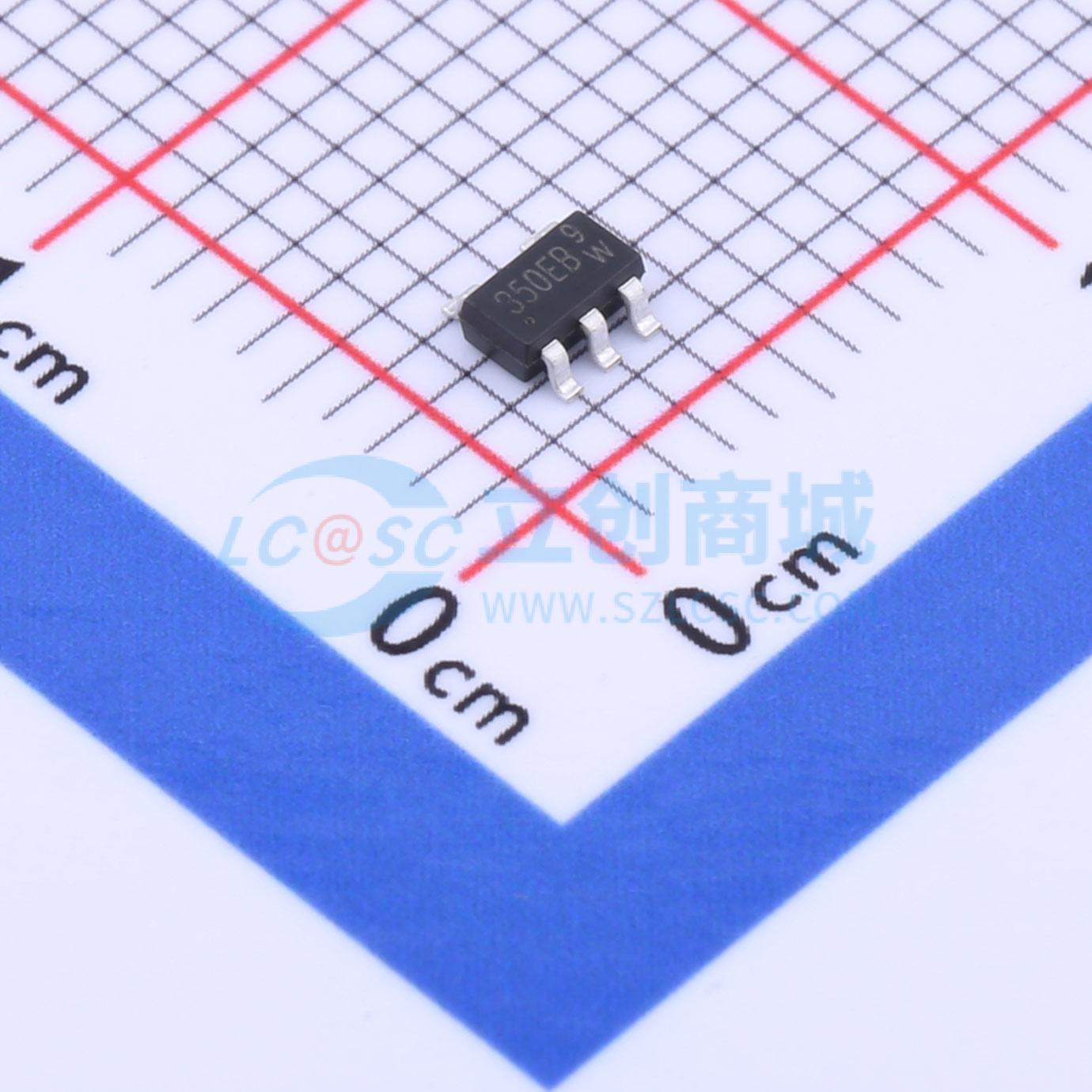

温馨提醒：图片仅供参考，商品以实物为准

XB5352

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 锂电池保护，保证了充电的安全和充分利用
品牌名称: JSMSEMI(杰盛微)
商品型号: XB5352
商品编号: C963395
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

XB5352针对锂离子/聚合物电池保护提供了高集成解决方案。包含内部功率MOSFET，高精度电压检测电路和延迟电路。具有电池应用所需的所有保护功能，包括过充电、过放电、过流和负载短路保护等。准确的过充电检测电压保证了充电的安全和充分利用。低待机电流在存储时从电池中消耗很少的电流。该产品不仅适用于数字蜂窝电话，而且适用任何其他需要长期电池寿命的锂离子和锂聚合电池供电的信息设备。需要最少数量的现成的外部组件，并且采用的SOT23 - 5封装可以节省空间。

商品特性

反向充电连接保护
电池单元反向连接保护
过温保护
过充电电流保护
两步检测过充电流
过放电电流保护
负载短路
充电器检测功能
0V电池充电功能
符合RoHS标准且不含铅（Pb）
低至42mΩ的等效开启电阻内部功率MOSFET
内部延迟发生器
高精度电压检测
低电流损耗
工作状态：典型值3μA
掉电状态：典型值2μA
只需一个外接电容
采用SOT23 - 5封装
-40°C至 + 85°C温度范围

应用领域

单节锂离子电池组充电宝
单节锂聚合物电池组IOT传感器/电子玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	3V~6V
	充电饱和电压	4.3V

	属性	参数值
	放电截止电压	2.4V
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
