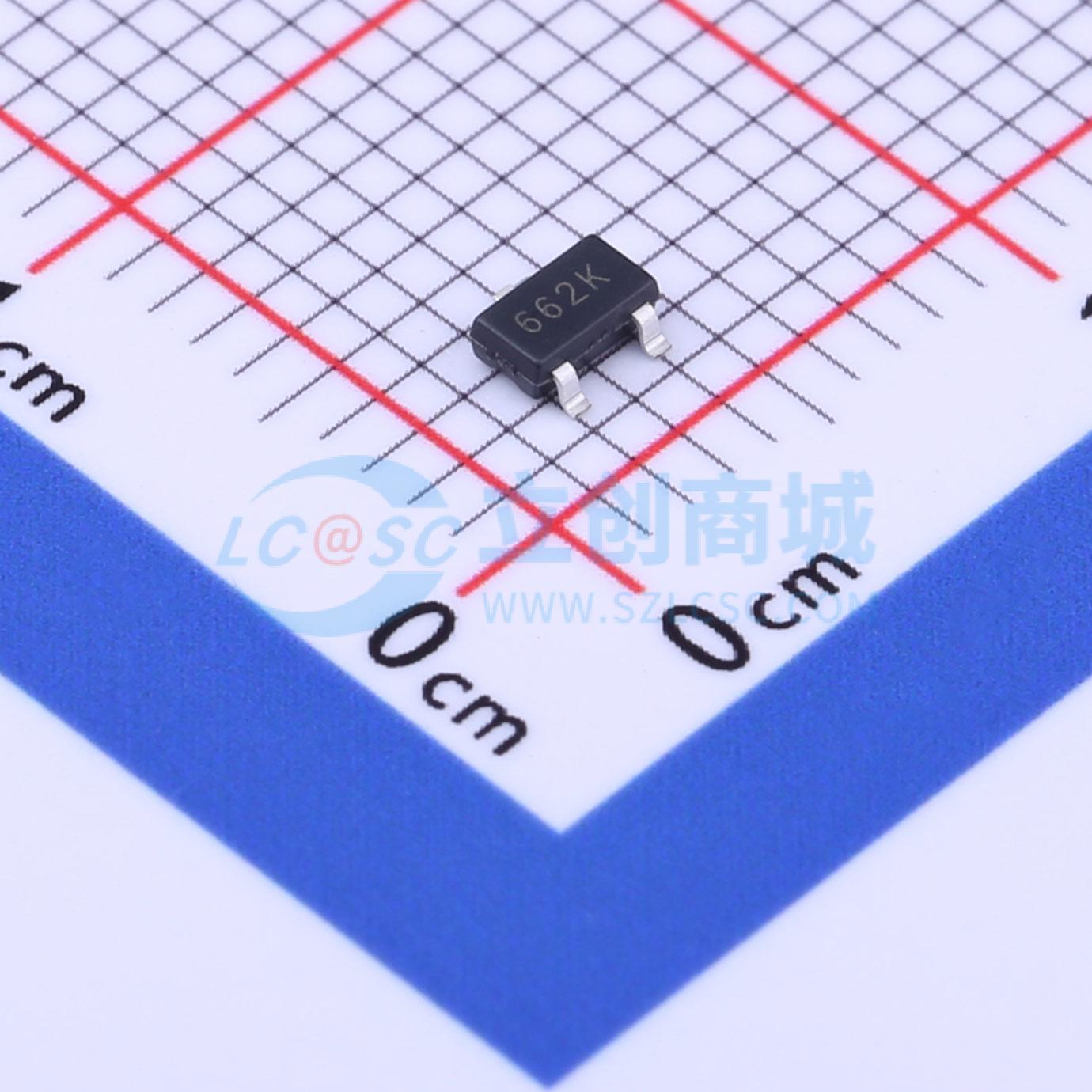

温馨提醒：图片仅供参考，商品以实物为准
SK6206P332MR
低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK6206系列是采用CMOS和激光微调技术制造的精密、低功耗、高电压正电压稳压器。该系列能在极低的压降电压下提供大电流。SK6206由限流电路、驱动晶体管、精密参考电压源和误差校正电路组成
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SK6206P332MR
- 商品编号
- C962716
- 商品封装
- SC-59
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 40dB@(1kHz) | |
| 压差 | 160mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SK6206系列是采用CMOS和激光微调技术制造的精密、低功耗、高电压正电压稳压器。该系列能以极低的压差提供大电流。SK6206由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。该系列与低ESR陶瓷电容兼容。限流器的折返电路还可作为输出限流器和输出引脚的短路保护。输出电压可通过激光微调技术在内部设置，可在1.2V至5.0V范围内以100mV的增量进行选择。提供SOT - 89 - 3、SOT - 23 - 3、SOT353和SC - 59封装。
商品特性
- 输出电压范围：1.2V至5.0V（以100mV为步长可选）
- 高精度：±2%
- 压差：160mV（100mA，3.0V类型）
- 低功耗：2μA（典型值）
- 最大输出电流：300mA（Vin≥Vout + 1V）
- 内部保护：限流和短路保护
- 小封装：SOT - 89 - 3、SOT - 23 - 3、SC - 59、SOT353及其他所需封装
应用领域
- 电池供电设备
- 参考电压源
- 相机、摄像机
- 手机
- 通信工具
