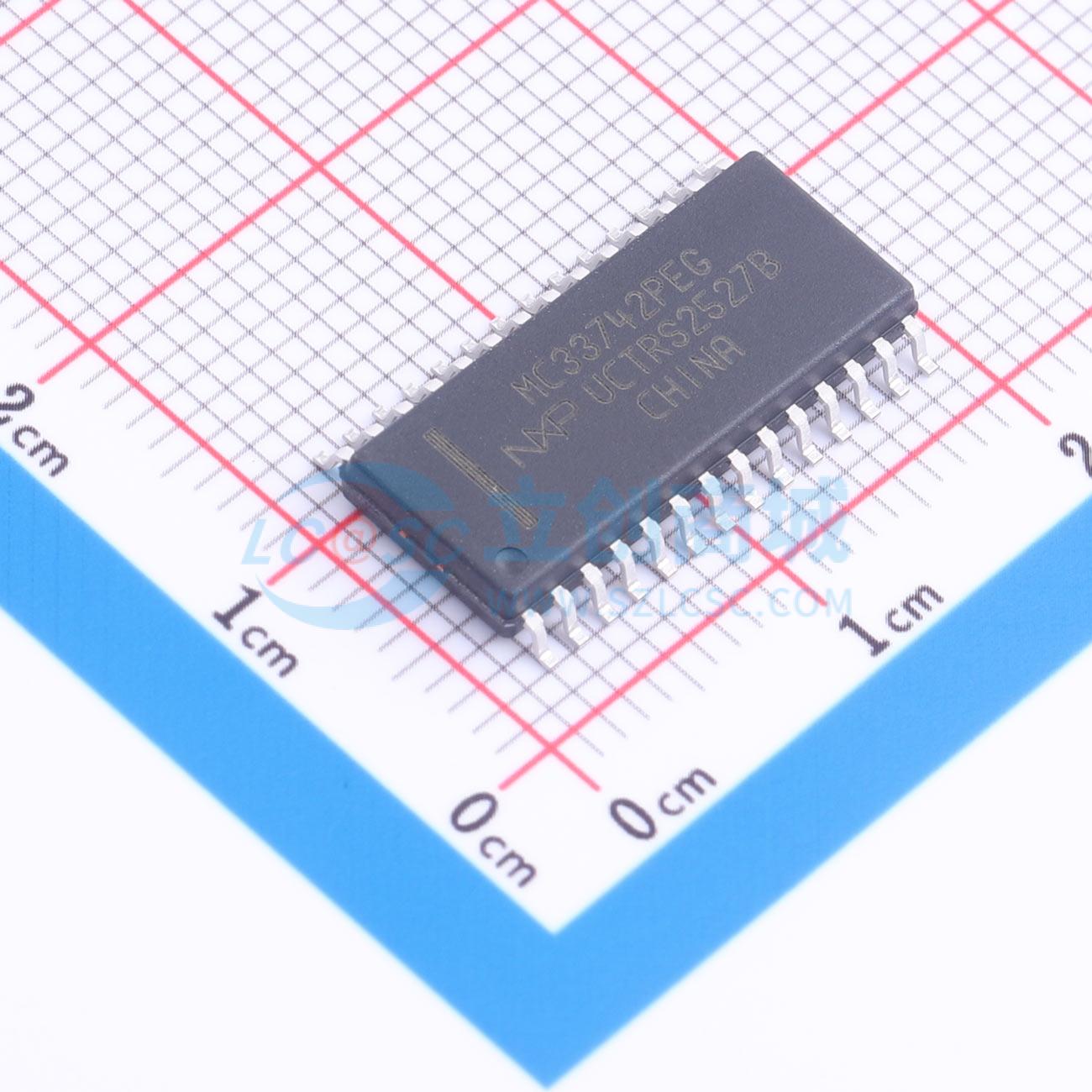

MC33742PEGR2
系统基础芯片，增强高速CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该芯片是一个SPI控制的系统基础芯片，集成了许多常用功能和一个符合CAN 2.0标准的收发器，用于汽车电子控制单元。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MC33742PEGR2
- 商品编号
- C961590
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
33742和33742S SMARTMOS器件是SPI控制的系统基础芯片（SBC），集成了许多常用功能以及一个符合CAN 2.0标准的收发器，用于许多汽车电子控制单元（ECU）。33742 SBC具有一个完全受保护的固定5.0 V低压差内部稳压器，具备限流、过温预警和复位功能。可以使用外部PNP双极结型传输晶体管实现第二个5.0 V稳压器，该晶体管由SBC的外部V2感应输入和V2输出驱动引脚驱动。 SBC有四种主要工作模式：正常模式、待机模式、停止模式和睡眠模式。此外，还有一个内部开关式高端电源输出、四个唤醒输入引脚、一个可编程窗口看门狗、中断、复位以及一个用于通信和控制的SPI模块。高速CAN A和B收发器可用于模块间通信。
商品特性
- 具备总线诊断能力的1.0 Mbps CAN收发器总线接口
- 频率高达4.0 MHz的SPI控制
- 具有限流、过温预警、输出监控和复位功能的5.0 V低压差稳压器
- 可使用外部串联传输晶体管实现第二个5.0 V稳压器
- 具有低睡眠和停止模式电流的正常、待机、停止和睡眠工作模式
- 用于控制外部电路的高端开关输出驱动器
