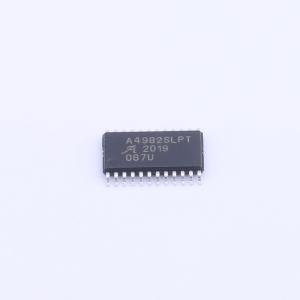

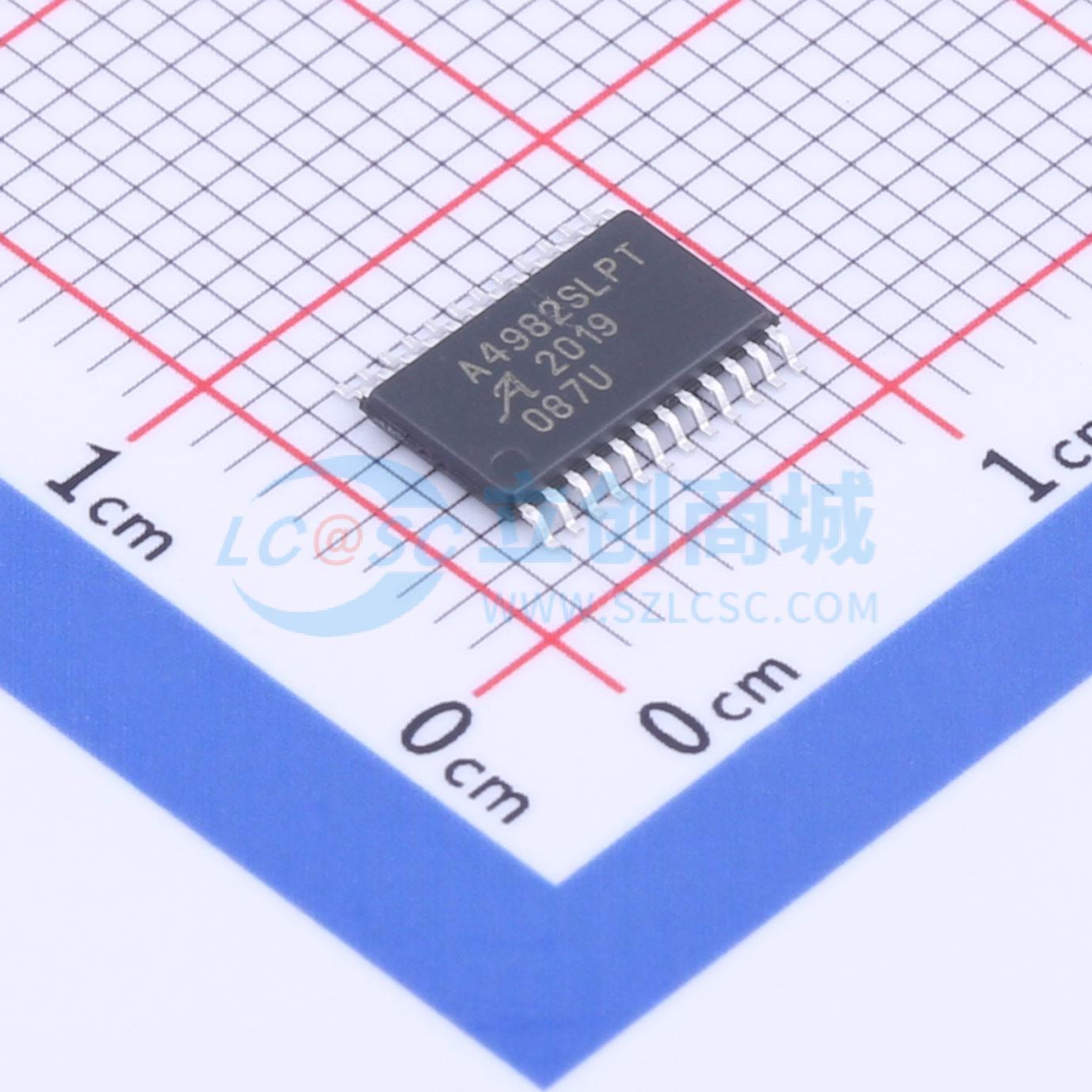

A4982SLPTR-T

A4982是一款完整的微步进电机驱动器，内置易于操作的转换器。它旨在以全步、半步、四分之一步和十六分之一步模式驱动双极步进电机，输出驱动能力高达35 V和±2 A。A4982包含一个固定关断时间电流调节器，能够在慢速或混合衰减模式下工作。 ET封装通过在关键输出、检测和电源引脚之间添加不连接引脚，满足了客户对无烟无火（NSNF）设计的要求。因此，在引脚与相邻引脚短路的情况下，该器件不会引发冒烟或起火。此外，当任何引脚接地短路或悬空时，该器件也不会引发冒烟或起火。 转换器是A4982易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机进行一次微步进。无需相位序列表、高频控制线或复杂的接口编程。A4982接口非常适合没有复杂微处理器或微处理器负担过重的应用。 在步进操作期间，A4982中的斩波控制会自动选择电流衰减模式，即慢速或混合模式。在混合衰减模式下，器件在固定关断时间的一部分初始设置为快速衰减，然后在关断时间的其余部分设置为慢速衰减。混合衰减电流控制可降低电机可听噪声、提高步进精度并降低功耗。 提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。 无需特殊的上电时序。 A4982采用两种表面贴装封装，ET封装为5 mm × 5 mm、标称总封装高度为0.90 mm的QFN封装，LP封装为24引脚TSSOP封装。两种封装均有外露焊盘以增强散热性能，并且无铅（Pb）（后缀 -Γ，采用100%雾锡电镀引线框架）。

• 低RDS(ON)输出
• 自动电流衰减模式检测/选择
• 混合和慢速电流衰减模式
• 用于低功耗的同步整流
• 内部欠压锁定（UVLO）
• 交叉电流保护
• 3.3 V和5 V兼容逻辑电源
• 薄型QFN和TSSOP封装
• 热关断电路
• 接地短路保护
• 负载短路保护
• 低电流睡眠模式，<10 μA
• 符合无烟无火（NSNF）标准（ET封装）
