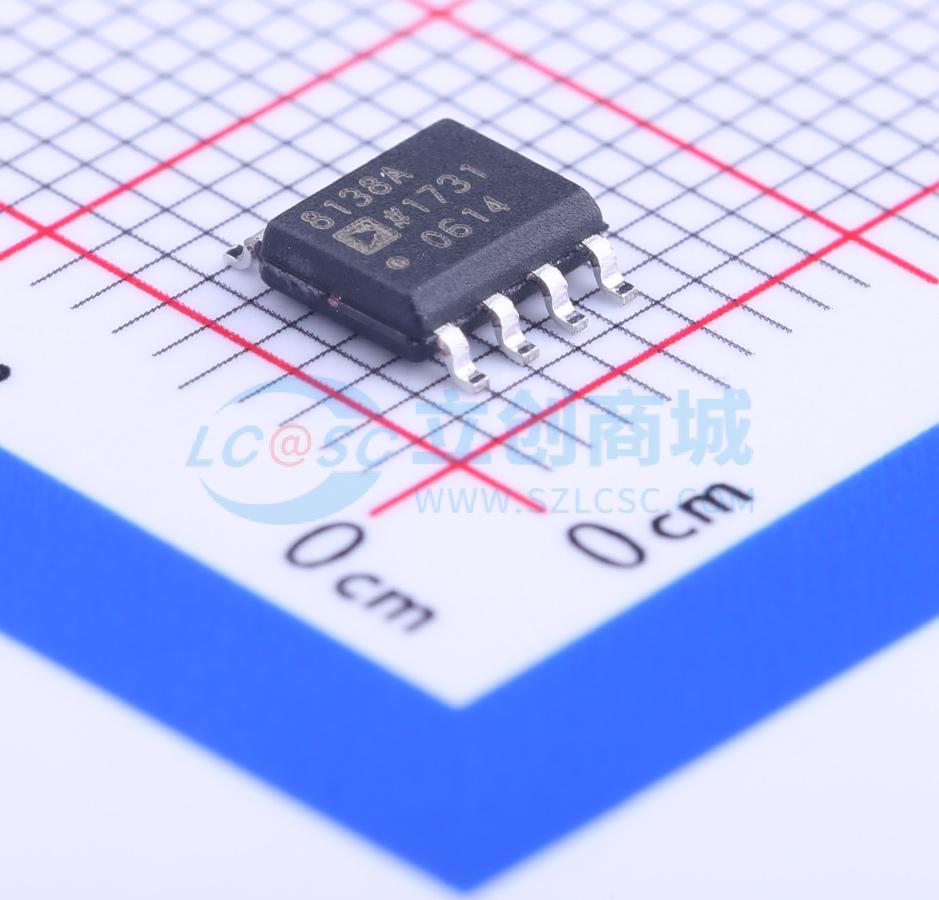

AD8138AR-REEL7
AD8138AR-REEL7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 差分ADC驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8138AR-REEL7
- 商品编号
- C9646
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 1.15V/ns | |
| 输入偏置电流(Ib) | 7uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 5nV/√Hz@40MHz | |
| 共模抑制比(CMRR) | 77dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
相对于运算放大器，AD8138在差分信号处理方面取得了重大进步。AD8138可以用作单端至差分放大器或差分至差分放大器。它像运算放大器一样易于使用，并且大大简化了差分信号放大与驱动。该器件采用专有XFCB双极性工艺制造，-3 dB带宽为320 MHz，提供差分信号，谐波失真在现有差分放大器中最低。AD8138具有独特的内部反馈特性，可以提供输出增益和相位匹配平衡，从而抑制偶数阶谐波。内部反馈电路则可以使外部增益设置电阻不匹配的任何相关增益误差最小。 AD8138的差分输出有助于平衡差分ADC的输入，使ADC性能达到最高。 AD8138无需使用变压器去驱动具有高性能ADC，并保留低频和直流信息。在VOCM引脚上施加电压便可调整差分输出的共模电平，从而可轻松实现电平转换去驱动单电源ADC的输入。快速过载恢复则可确保采样精度。 AD8138拥有良好的失真性能，堪称通信系统的理想ADC驱动器，足以在较高频率条件下驱动最新型的10位至16位转换器。高带宽和IP3特性使它适合用作中频及基带信号链中的增益模块。出色的失调和动态性能则使该器件特别适合各种信号处理与数据采集应用。 AD8138提供SOIC和MSOP两种封装，工作温度范围为−40°C至 +85°C。
商品特性
- 易于使用，单端至差分转换
- 可调输出共模电压
- 外部可调增益
- 低谐波失真
- 无杂散动态范围(SFDR)：−94 dBc (5 MHz)
- 无杂散动态范围(SFDR)：−85 dBc (20 MHz)
- −3 dB带宽：320 MHz（G = +1）
- 0.07%快速建立时间：16 ns
- 压摆率：1150 V/μs
- 快速过驱恢复：4 ns
- 低输入电压噪声：5 nV/√Hz
- 失调电压：7 mV (典型值)
- 宽电源电压范围：+3 V至 ±5 V
- 低功耗：90 mW (5 V)
- 0.1 dB增益平坦度达40 MHz
- 提供8引脚SOIC和MSOP封装
应用领域
- ADC驱动器
- 单端转差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线路驱动器
